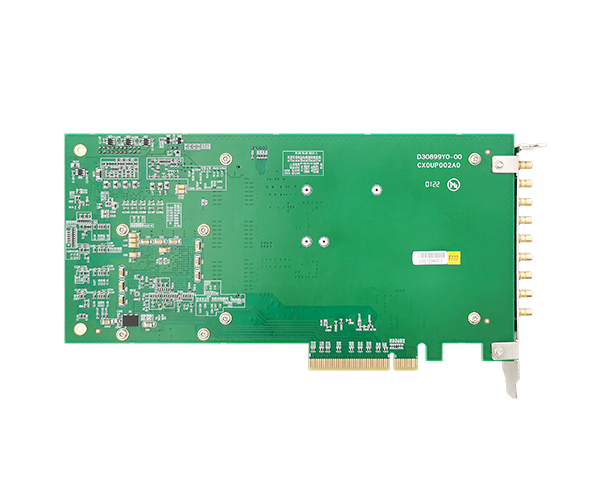

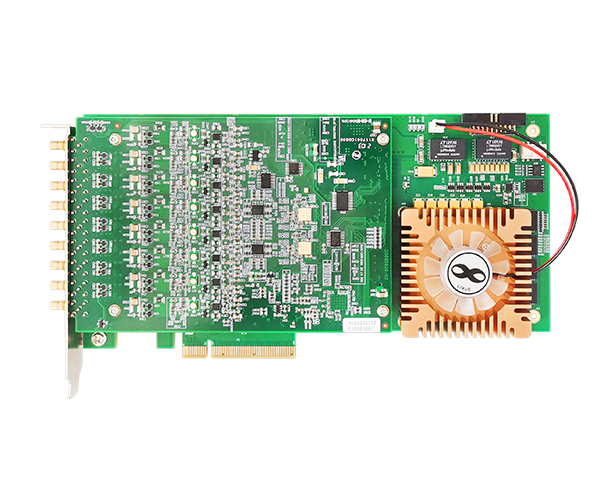

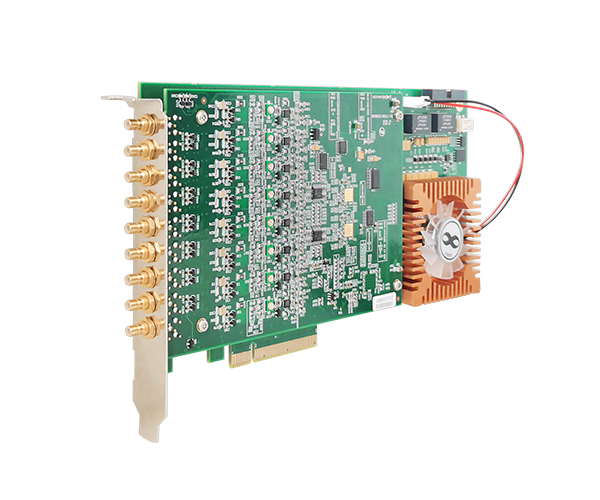

8586M

8通道12/14/16位100MS/s采樣數字化儀，專為輸入信號高達50M的高頻和高動態范圍的信號而設計。模擬輸入范圍可以通過軟件編程設置為±1V或者±5V，配備了容量高達2GB的板載內存。

在線咨詢

產品概述	總線類型	PCIe總線
	操作系統	XP、Win7、Win8、Win10
	連接器類型	SMB接口
AI模擬量輸入	分辨率	12Bit（PCIe8582M） 14Bit（PCIe8584M） 16Bit（PCIe8586M）
	輸入量程	±5V、±1V
	過壓保護	±5V
	采集速率高達	100MS/s
	通道數量	8通道單端模擬輸入
	輸入阻抗	1MΩ(50Ω可定制)
	耦合方式	直流耦合、交流耦合（可程控配置）
	采集模式	連續采樣、有限點采樣
	存儲器深度	板載2GB內存
	觸發源	軟件觸發、模擬觸發、數字信號觸發、同步信號觸發
	觸發模式	中間觸發、后觸發、預觸發、硬件延時觸發、后觸發和硬件延時觸發的重復觸發
	模擬帶寬	50M(-3dB典型值)
	采樣時鐘源	內部時鐘

1. 產品光盤：1張

2. 保修卡：1張

3. 合格證：1張

PCIe8582A/8584A/8586A

8通道12/14/16位100MS/s采樣數字化儀，專為輸入信號高達50M的高頻和高動態范圍的信號而設計。模擬輸入范圍可以通過軟件編程設置為±1V或者±5V，配備了容量高達2GB的板載內存。采樣時鐘源支持內部時鐘與外部時鐘。
高速同步采集卡：PCIe8922M

2通道12位500MS/s采樣數字化儀，200MHz模擬帶寬。與Labview無縫連接，提供圖形化API函數。
PCIe8920

PCIe8920是2通道8位2GS/s采樣數字化儀，模塊觸發方式靈活，可設置內部、外部、通道或系統同步等觸發采集，每通道采樣速率為1GS/s，雙通道交織采樣達2GS/s，模擬信號處理可選擇1~2個通道，輸入阻抗50Ω，耦合方式DC/AC，配合主機和驅動軟件，能方便地捕捉和分析瞬態信號、帶寬模擬信號。
PCIe8525

250MS/s 16位 4通道同步采樣，65MHz模擬帶寬與LabVIEW無縫連接，提供圖形化API函數
PCIe8526

125MS/s 16位 4通道同步采樣，60MHz模擬帶寬與LabVIEW無縫連接，提供圖形化API函數
PCIe8562/8564/8566

250MS/s 12/14/16位 4通道同步采樣，100MHz模擬帶寬與LabVIEW無縫連接，提供圖形化API函數
