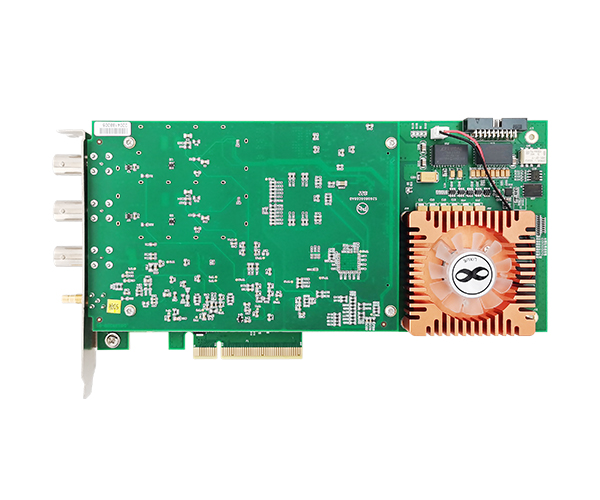

PCIe8920

PCIe8920是2通道8位2GS/s采樣數字化儀，模塊觸發方式靈活，可設置內部、外部、通道或系統同步等觸發采集，每通道采樣速率為1GS/s，雙通道交織采樣達2GS/s，模擬信號處理可選擇1~2個通道，輸入阻抗50Ω，耦合方式DC/AC，配合主機和驅動軟件，能方便地捕捉和分析瞬態信號、帶寬模擬信號。

在線咨詢

產品特點	PCI Express x8 Gen 2接口
	2通道單端模擬輸入
	8位高分辨率ADC
	最高實時采樣率：?jiǎn)瓮ǖ拦ぷ?span lang="EN-US">2GS/s，雙通道同時工作每通道1GS/s
	模擬輸入帶寬： 500M（100mV/Div） 400M（1V/Div）
	板載2GB內存：?jiǎn)瓮ǖ滥Ｊ较麓鎯?chǔ)深度2GB/CH 雙通道模式下每通道存儲深度1GB/CH
	可編程輸入電壓范圍（V/Div）：0.1、1
	最大輸入電壓：5Vrms
	輸入阻抗：50Ω±1.5%
	耦合方式：AC/DC可選
	BNC外部觸發輸入接口，輸入最大電壓范圍為±2V
	觸發模式：中間觸發、后觸發、預觸發、硬件延時觸發
	觸發 源：軟件觸發、外觸發、同步信號觸發、通道觸發
	觸發類型：邊沿觸發、窗觸發、脈沖觸發
	全自動校準，也可手動
	通過同步觸發總線接口實現多模塊之間同步

1. 產品光盤：1張

2. 保修卡：1張

3. 合格證：1張
