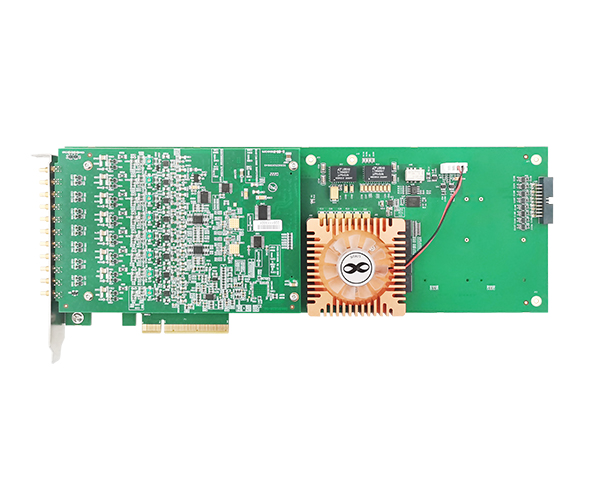

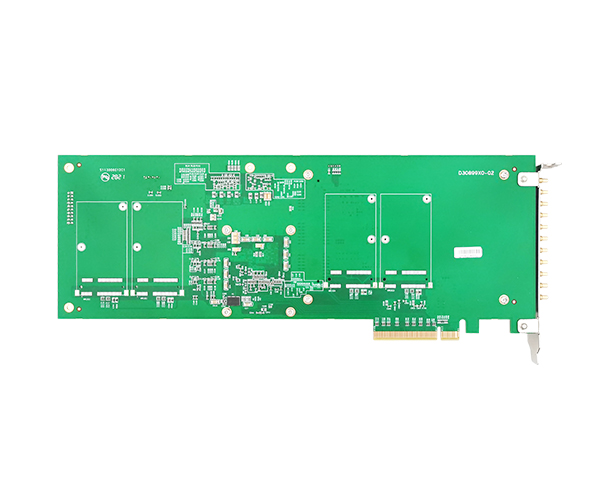

8586A

8通道12/14/16位100MS/s采樣數字化儀，專為輸入信號高達50M的高頻和高動態范圍的信號而設計。模擬輸入范圍可以通過軟件編程設置為±1V或者±5V，配備了容量高達2GB的板載內存。采樣時鐘源支持內部時鐘與外部時鐘。

在線咨詢

產品概述	總線類型	PCIe總線
	操作系統	XP、Win7、Win8、Win10
	連接器類型	SSMC接口
AI模擬量輸入	分辨率	12Bit（PCIe8582A） 14Bit（PCIe8584A） 16Bit（PCIe8586A）
	輸入量程	±5V、±1V
	過壓保護	±5V
	采集速率高達	100MS/s
	通道數量	8通道單端模擬輸入
	輸入阻抗	1MΩ(50Ω可定制)
	耦合方式	直流耦合、交流耦合（可程控配置）
	采集模式	連續采樣、有限點采樣
	存儲器深度	板載2GB內存
	觸發源	軟件觸發、模擬觸發、數字信號觸發、同步信號觸發
	觸發模式	中間觸發、后觸發、預觸發、硬件延時觸發、后觸發和硬件延時觸發的重復觸發
	模擬帶寬	50M(-3dB典型值)
	采樣時鐘源	內部時鐘、外部時鐘

1. 產品光盤：1張

2. 保修卡：1張

3. 合格證：1張
