AD模擬量輸入 |
ADC分辨率 |
16Bit |
|
|
輸入通道 |
4路單端 |
||
|
輸入量程 |
±5V、±1V |
||
|
采樣率 |
40MHz（PCIe8506）/ 80MHz（PCIe8516） |
||
|
采樣方式 |
同步采樣 |
||
|
AD采集模式 |
連續采樣、有限點采樣 |
||
|
存儲器深度 |
板載2GB內存 |
||
|
校準方式 |
軟件自動校準 |
||
|
耦合方式 |
直流耦合、交流耦合 |
||
|
觸發源 |
軟件觸發、模擬觸發、數字信號觸發、
同步信號觸發[TRIG0..7] |
||
|
觸發源輸入范圍 |
ATR輸入范圍 |
同AD量程 |
|
|
DTR輸入范圍 |
標準TTL電平 |
||
|
輸入阻抗 |
1MΩ（50Ω可定制） |
||
|
模擬帶寬 |
20MHz（PCIe8506）/ 40MHz（PCIe8516） |
||
|
時鐘源 |
內部時鐘、外部時鐘 |
||
1. 產品光盤：1張
2. 保修卡：1張
3. 合格證：1張
2通道12/14/16位250MS/s采樣數字化儀，專為輸入信號高達100M的高頻和高動態范圍的信號而設計。模擬輸入范圍可以通過軟件編程設置為±1V或者±5V。配備了容量高達2GB的板載內存。

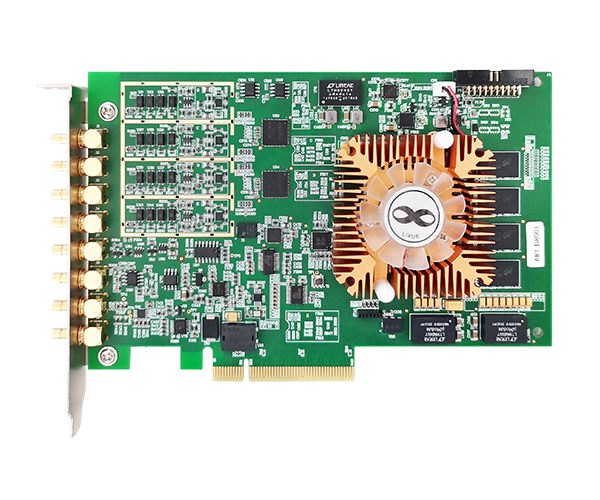

8通道12/14/16位100MS/s采樣數字化儀，專為輸入信號高達50M的高頻和高動態范圍的信號而設計。模擬輸入范圍可以通過軟件編程設置為±1V或者±5V，配備了容量高達2GB的板載內存。

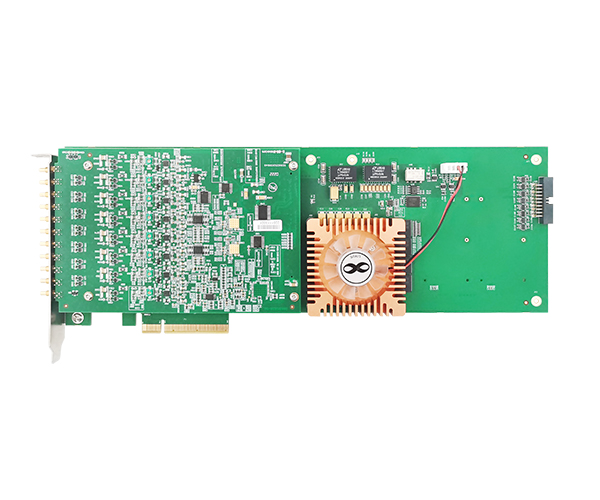

8通道12/14/16位100MS/s采樣數字化儀，專為輸入信號高達50M的高頻和高動態范圍的信號而設計。模擬輸入范圍可以通過軟件編程設置為±1V或者±5V，配備了容量高達2GB的板載內存。采樣時鐘源支持內部時鐘與外部時鐘。
2通道12位500MS/s采樣數字化儀，200MHz模擬帶寬。與Labview無縫連接，提供圖形化API函數。
PCIe8920是2通道8位2GS/s采樣數字化儀，模塊觸發方式靈活，可設置內部、外部、通道或系統同步等觸發采集，每通道采樣速率為1GS/s，雙通道交織采樣達2GS/s，模擬信號處理可選擇1~2個通道，輸入阻抗50Ω，耦合方式DC/AC，配合主機和驅動軟件，能方便地捕捉和分析瞬態信號、帶寬模擬信號。
250MS/s 16位 4通道同步采樣，65MHz模擬帶寬與LabVIEW無縫連接，提供圖形化API函數
