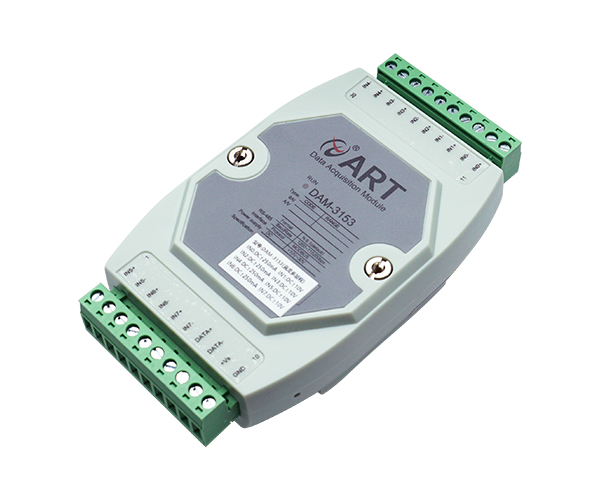

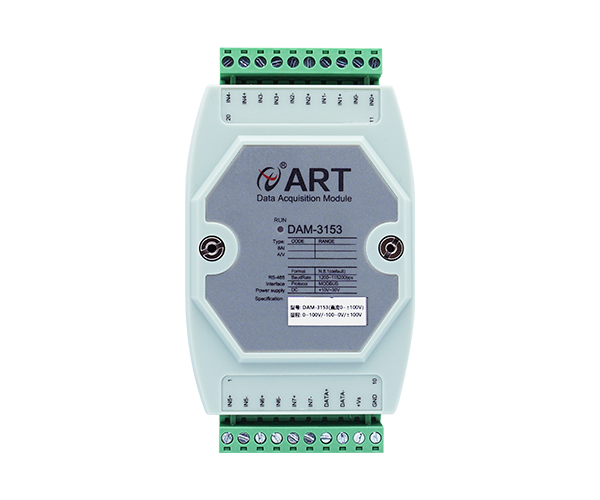

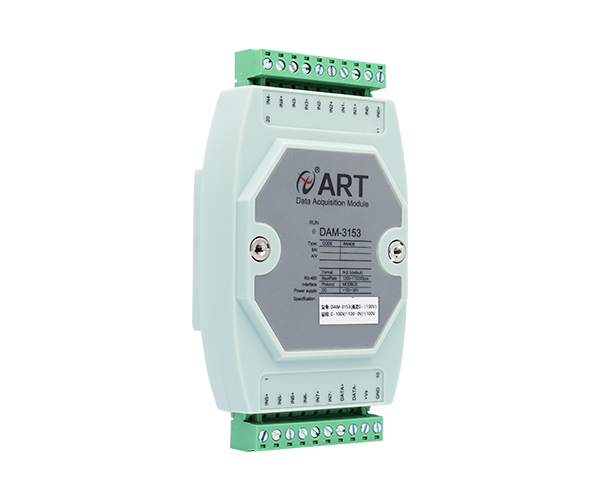

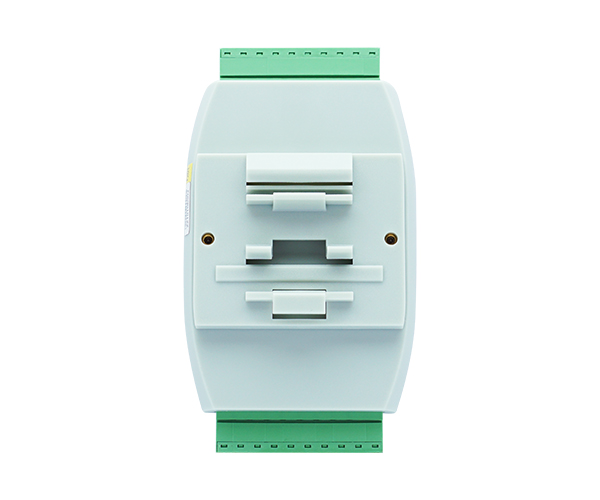

DAM-3153XX

DAM-3153XX系列為8路差分大電壓或者大電流采集模塊，采集量程可定制，24位AD，支持RS485通訊接口，帶有標準ModbusRTU協議。配備良好的人機交互界面，使用方便，性能穩定。

在線咨詢

模擬量輸入
輸入通道	8路差分模擬量輸入
輸入類型	電流或電壓輸入
采集量程注3	DAM-3153（直流0-±1.5A）	直流0～1500mA（默認），-1500～1500mA， -1500～0mA
	DAM-3153（直流0-±500mA）	直流0～500mA（默認），-500～500mA， -500～0mA
	DAM-3153（直流0-±200mA）	直流0～200mA（默認），-200～200mA， -200～0mA
	DAM-3153（直流0-±10A）	直流0～10A（默認），-10～10A，-10～0A （直流0-±10A模塊只有4路輸入通道可用，即通道0,2,4,6）
	DAM-3153（直流0-±1A）	直流0～1000mA（默認），-1000～1000mA， -1000～0mA
	DAM-3153（直流0-±5A）	直流0～5A（默認），-5～5A，-5～0A
	DAM-3153（直流0-±35V）	直流0～35V（默認），-35～35V，-35～0V
	DAM-3153（直流0-±50V）	直流0～50V（默認），-50～50V，-50～0V
	DAM-3153（直流0-±300V）	直流0～300V（默認），-300～300V，-300～0V
	DAM-3153（直流0-±60V）	直流0～60V（默認），-60～60V，-60～0V
	DAM-3153（直流0-±100V）	直流0～100V（默認），-100～100V，-100～0V
	DAM-3153（直流0-±20V）	直流0～20V（默認），-20～20V，-20～0V
	DAM-3153（4路直流0-10V, 4直流0-250mA）	通道0/2/4/6直流0～250mA（默認）， -250～250mA，-250～0mA 通道1/3/5/7直流0～10V（默認），-10～10V， -10～0V
	其他量程	可定制不同通道不同量程，可定制直流或交流量程
采樣速率注1	每通道50sps
分辨率	16位
采集精度	±0.1%（詳見下表3）
輸入阻抗	電壓量程：10V、20V、50V和60V量程為350KΩ，100V量程為800KΩ， 300V量程為2MΩ 電流量程：200mA量程為1Ω，250mA量程為680mΩ,500mA量程為430mΩ, 1A量程為220mΩ,1.5A量程為150mΩ,5A量程為22mΩ,10A量程為5mΩ
隔離電壓	2500VRMS(浪涌保護電壓)
共模電壓	電流量程：3V 電壓量程：量程電壓，例如，DAM-3153（直流0-±35V）量程為35V，共模電壓為35V
其他
通訊接口	RS-485
波特率	1200～115200bps
數據通訊速率注2	最大180次/秒（單模塊，115200bps下）最大24次/秒（單模塊，9600bps下）最大3次/秒（單模塊，1200bps下）
看門狗	通信看門狗
供電電壓	+10V～30VDC
電源保護	電源反向保護
功耗	額定值1.2W @ 24VDC
操作溫度	-10℃～＋70℃
存儲溫度	-40℃～＋80℃

1. 產品光盤：1張

2. 保修卡：1張

3. 合格證：1張
