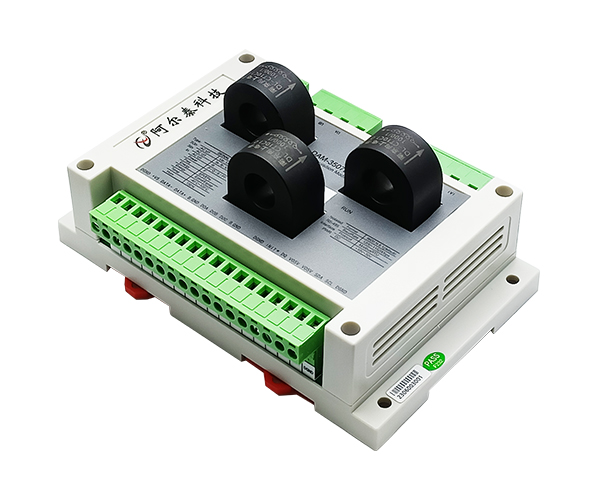

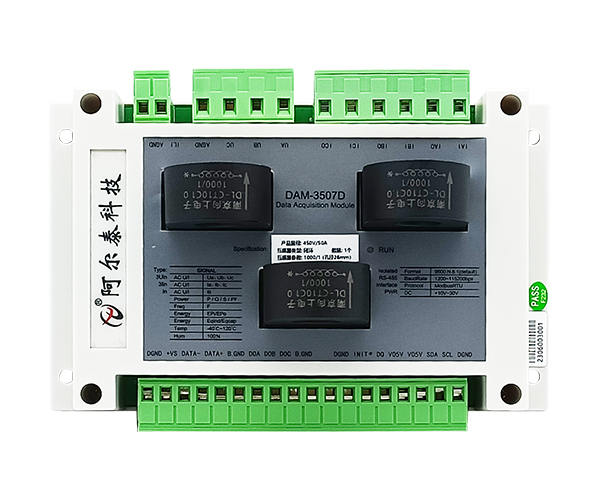

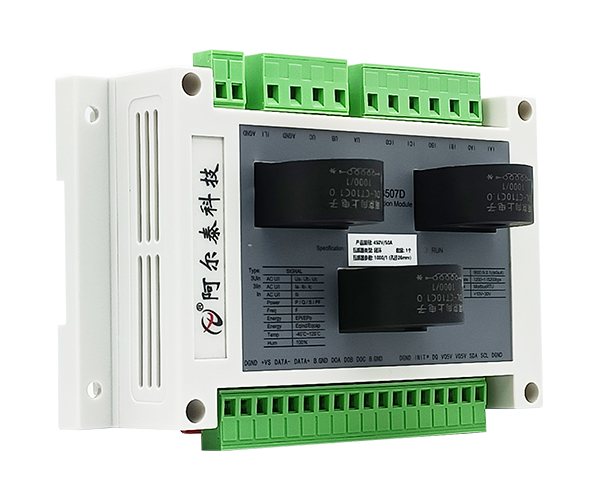

DAM-3507D(T)

DAM-3507D(T)為三相全參數交流電量采集模塊，帶有報警功能、DO輸出功能，外置DS18B20溫度采集功能，外接溫濕度傳感器采集功能，RS485通訊接口，帶有標準ModbusRTU協議。配備良好的人機交互界面，使用方便，性能穩定。

在線咨詢

模擬量輸入
輸入通道	3路電流通道、3路電壓通道、選配1路零線電流或漏電流通道
輸入類型	電壓輸入、電流輸入
電壓量程（有效值）	默認450V（可定制最高1000V）
電流量程（有效值）	默認50A（可定制1A、5A、10A、20A、30A）
選配零線電流量程（有效值）	默認50A 可做零線電流測量，也可做漏電電流測量。定制需要說明。零線電流采集下，零線量程和電流量程保持一致，需外接互感器。漏電電流采集下，需外接互感器。
輸出參數	三相相電壓、三相相電流、線電壓、零線電流、有功功率、無功功率、視在功率、功率因數、有功電度、無功電度、視在電度、輸入頻率、合相有功功率、合相無功功率、合相視在功率、合相功率因數、合相有功電度、合相無功電度、合相視在電度、零線電流采集、外置DS18B20溫度傳感器，外接溫濕度傳感器注：含T尾綴模塊具有板上溫濕度傳感器測量環境溫度、環境濕度的功能，見1.5不同尾綴對比說明
采集信號	采集信號為電網標準交流信號，頻率不超過65Hz
采樣速率注1	電壓、電流每 400ms 采集 1 次功率、電度每 300ms 采集 1 次
分辨率	16位
采集精度	±2‰
內置溫濕度測量	板載溫濕度傳感器，采集溫度-40~120℃，濕度0~100% （僅T模塊支持）
外置溫濕度測量	外接溫濕度傳感器，采集溫度-40~80℃，濕度0~100%
外置溫度測量	一路1-wire接口，接4路DS18B20傳感器。溫度測量范圍-55~+125℃
外置I2C接口	需要客戶定制功能。
電流互感器	板載電流互感器，見1.6互感器說明
能量	帶能量存儲功能
二次互感	帶二次互感功能
通信隔離電壓	1500V
數字量
輸出通道	3路數字量輸出
輸出方式	光耦開漏輸出
輸出信號	最大負載：35V，50mA
指示燈	指示燈亮：光耦導通指示燈滅：光耦關斷
輸出通道隔離電壓	3.75KV
工作模式	DO輸出
其他
通訊接口	RS485
波特率	1200~115200bps
數據傳輸速率注2	最大95Hz（單模塊總通道，115200bps下）最大7.5Hz（單模塊總通道，9600bps下）最大0.9Hz（單模塊總通道，1200bps下）
看門狗	硬件看門狗
供電電壓	直流+10V～30VDC
電源保護	直流供電時，帶有電源反向保護
功耗	額定值0.75W @ 24VDC
操作溫度	-10℃～＋70℃
存儲溫度	-40℃～＋80℃

1. 產品光盤：1張

2. 保修卡：1張

3. 合格證：1張

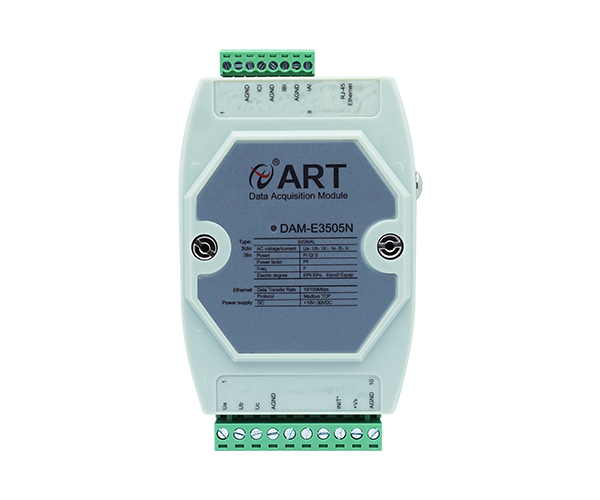

DAM-E3505N
