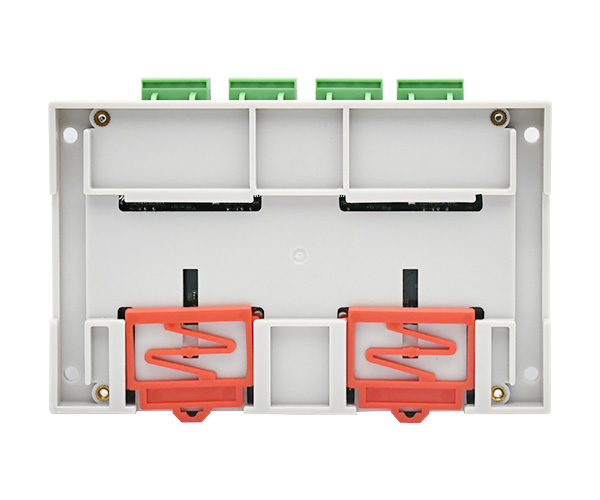

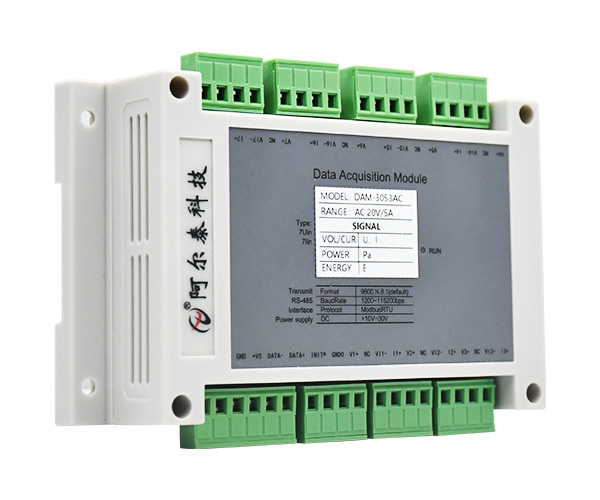

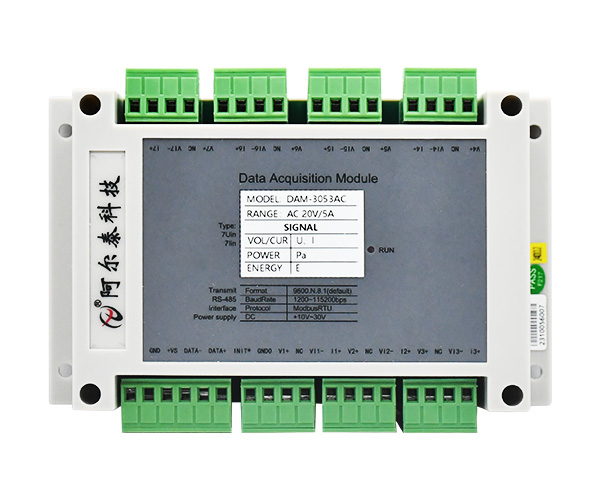

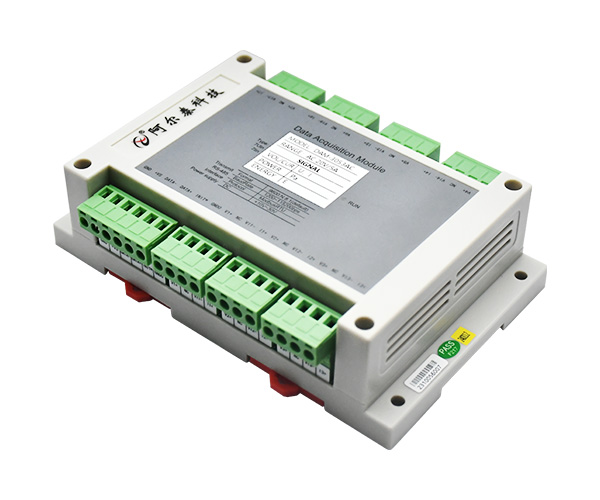

DAM-3053XX為7路交直流電量采集模塊,可交流或者直流量程定制,RS485通訊接口,帶有標準ModbusRTU協議。配備良好的人機交互界面,使用方便,性能穩定。
  • 技術資料
  • 驅動下載
  • 產品對比
  • 分享
在線咨詢

模擬量輸入

輸入通道

7路交流全隔離信號輸入

DAM-3053AC系列模塊)

7路直流全隔離信號輸入

DAM-3053DC系列模塊)

輸入類型

電壓信號,電流信號

采集量程

電壓量程:0-10V,0-35V,0-50V,0-100V,0-300V。

電流量程:0-0.2A,0-0.5A,0-1A,0-1.5A,0-5A0-10A。

(模塊量程可定制。例:DAM-3053DC-35V/1A量程為直流電壓0-35V,

直流電流0-1A。DAM-3053AC-35V/1A量程為交流電壓0-35V,

交流電流0-1A。)

輸出參數

電壓、電流、功率、正向有功電度、反向有功電度

采樣周期1

40ms~1000ms可設,對應采集頻率25Hz~1Hz(單通道)

AC后綴模塊特別說明:采集50Hz工頻信號時40ms~1000ms可設,

30~65Hz其他信號500ms~1000ms可設

分辨率

16位

采集精度

2‰

輸入阻抗

電壓通道:10V量程時輸入阻抗為600KΩ,

35V量程時輸入阻抗為2MΩ,

50V量程時輸入阻抗為2MΩ,

100V量程時輸入阻抗為2MΩ,

300V量程時輸入阻抗為2MΩ;

          以上為常規阻抗,有特殊要求也可定制。

電流通道:=采樣電阻阻值,通常情況下電流量程×采樣電阻阻值≤0.17V,

如果量程在5A以上,考慮到電阻發熱問題,電阻阻值會酌情減小

隔離電壓

2500VRMS(浪涌保護電壓)

其他

通訊接口

RS485

波特率

1200~115200bps

數據傳輸速率2

被動上傳:不同波特率下,讀取不同的數據長度,速度不同。

計算方法如下:假設要讀取的寄存器數量為6,波特率設置為9600,

每個字節有8位數據位,1位起始位,1位停止位共10位,

主機讀取命令有8個字節,設備回復命令有6×2+5個字節,

發送和回復之間需要至少3.5個字節的間隔時間,則被動上傳頻率最快 = 9600/10/(8+17+3.5)=33Hz,考慮到設備處理的時間有所不同,

本計算值僅供參考,實際頻率可能要低一些。

主動上傳:同采樣頻率,每采集1次,上傳1次,最高25Hz。

同時需要滿足波特率/10/(上傳寄存器個數×2+5>采樣頻率,

保證數據傳輸完整。上傳內容見后面MODBUS通信實例部分

看門狗

軟件看門狗

供電電壓

+10~30VDC

電源保護

電源反向保護

功耗

額定值2W @ 24VDC

操作溫度

-10℃~+70℃

存儲溫度

-40℃~+80℃



1. 產品光盤1張

2. 保修卡1張

3. 合格證1張

  • DAM-3092

    DAM-3092

    DAM-3092為4路稱重輸入和4路集電極開路輸出模塊,支持RS485通訊接口,使用標準ModbusRTU協議。配備良好的人機交互界面,使用方便,性能穩定。

  • DAM-3508N(T)

    DAM-3508N(T)

    DAM-3508N(T)為三相全參數交流電量采集模塊,帶有零序電流檢測功能,外置DS18B20溫度采集功能,RS485、RS232通訊接口,帶有標準ModbusRTU協議。配備良好的人機交互界面,使用方便,性能穩定。

  • DAM-3153XX

    DAM-3153XX

    DAM-3153XX系列為8路差分大電壓或者大電流采集模塊,采集量程可定制,24位AD,支持RS485通訊接口,帶有標準ModbusRTU協議。配備良好的人機交互界面,使用方便,性能穩定。

  • DAM-3059A-V

    DAM-3059A-V

    DAM-3059A-V為8路模擬量輸入,8路恒壓配電輸出模塊,RS485通訊接口,帶有標準ModbusRTU協議。配備良好的人機交互界面,使用方便,性能穩定。

  • DAM-3059A-C

    DAM-3059A-C

    DAM-3059A-C為8路模擬量輸入,帶8路恒流配電輸出模塊,RS485通訊接口,帶有標準ModbusRTU協議。配備良好的人機交互界面,使用方便,性能穩定。

  • DAM-3509(T)

    DAM-3509(T)

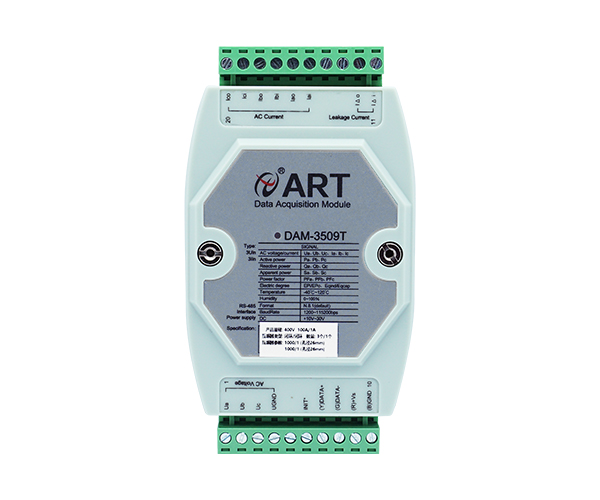

    DAM-3509(T)為三相全參數交流電量采集模塊,帶有1路漏電檢測功能,RS485通訊接口,帶有標準ModbusRTU協議。配備良好的人機交互界面,使用方便,性能穩定。
