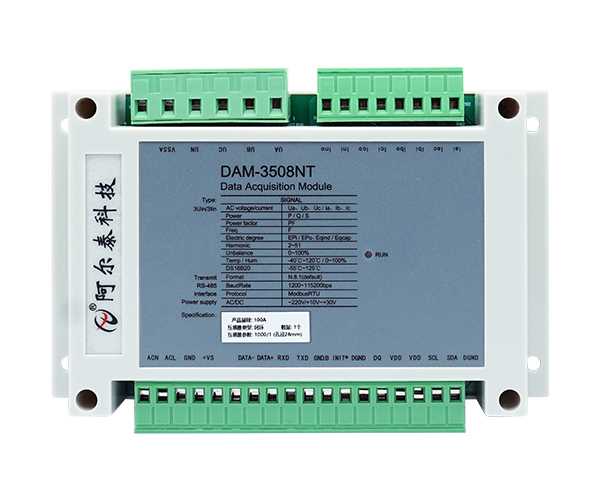

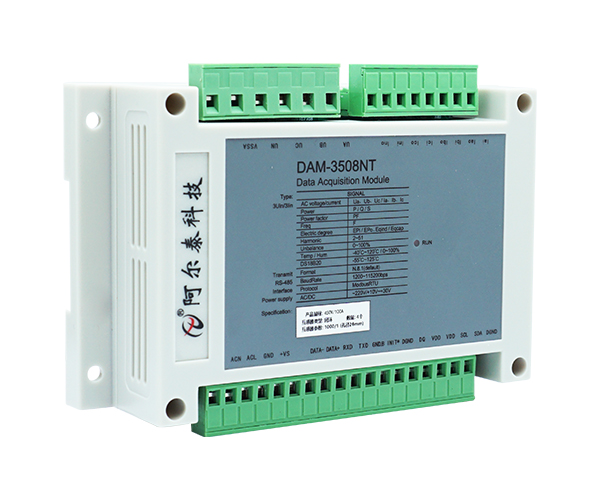

DAM-3508N(T)

DAM-3508N(T)為三相全參數交流電量采集模塊，帶有零序電流檢測功能，外置DS18B20溫度采集功能，RS485、RS232通訊接口，帶有標準ModbusRTU協議。配備良好的人機交互界面，使用方便，性能穩定。

在線咨詢

模擬量輸入
輸入通道	3路電流通道、3路電壓通道、選配1路零線電流或漏電流通道
輸入類型	電壓輸入，電流輸入
電壓量程（有效值）	默認450V（可定制最高1000V）
電流量程（有效值）	默認100A（可定制1A、5A、10A、20A、30A、60A、80A、100A、120A、150A、200A、250A、400A、500A、1000A）
選配零線電流量程（有效值）	默認20A 可做零線電流測量，也可做漏電電流測量。定制需要說明。零線電流采集下，選配零序電流互感器。漏電流采集下，互感器和零線電流的互感器一致。
輸出參數	三相相電壓、三相相電流、零線電流、線電壓、有功功率、無功功率、視在功率、功率因數、有功電度、無功電度、輸入頻率、三相總有功功率、三相總無功功率、三相總視在功率、三相總功率因數、三相總有功電度、三相總無功電度、三相總視在電度、三相總功率因數、1~51次諧波含量、電壓電流不平衡度，外置I2C接口，外置DS18B20溫度傳感器，零線電流采集、濕度（僅T模塊支持）、溫度（僅T模塊支持）注：含T尾綴模塊具有測量環境溫度、環境濕度的功能，見1.5不同尾綴對比說明
采集信號	采集信號為電網標準交流信號，頻率不超過65Hz
采樣速率	電壓、電流每 400ms 采集 1 次，功率、電度每 300ms 采集 1 次
分辨率	16位
采集精度	±2‰
內置溫濕度測量	板載溫濕度傳感器，采集溫度-40~120℃，濕度0~100% （僅T模塊支持）
外置溫度測量	一路1-wire接口，最多接4路DS18B20傳感器。溫度測量范圍-55~+125℃
外置I2C接口	需要客戶定制功能。
電流互感器	外置電流互感器，見1.6外置互感器說明
能量	帶能量存儲功能
二次互感	帶二次互感功能
隔離電壓	1500V
其他
通訊接口	RS485、RS232
波特率	1200~115200bps
數據傳輸速率	<10Hz
看門狗	硬件看門狗
供電電壓	直流+10V～30VDC或交流220VAC供電
電源保護	直流供電時，帶有電源反向保護
功耗	額定值0.75W @ 24VDC
操作溫度	-10℃～＋70℃
存儲溫度	-40℃～＋80℃

1. 產品光盤：1張

2. 保修卡：1張

3. 合格證：1張
