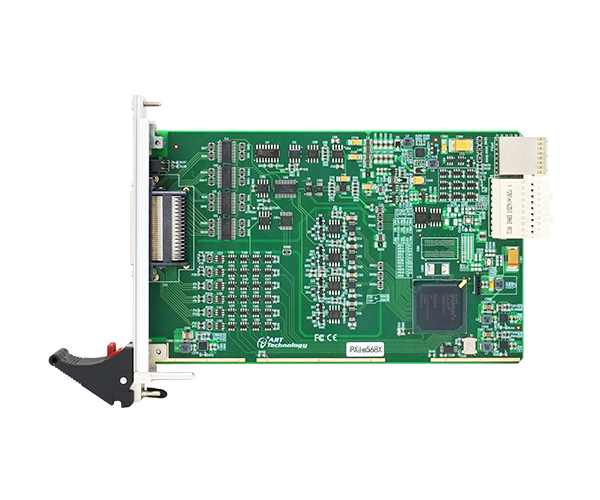

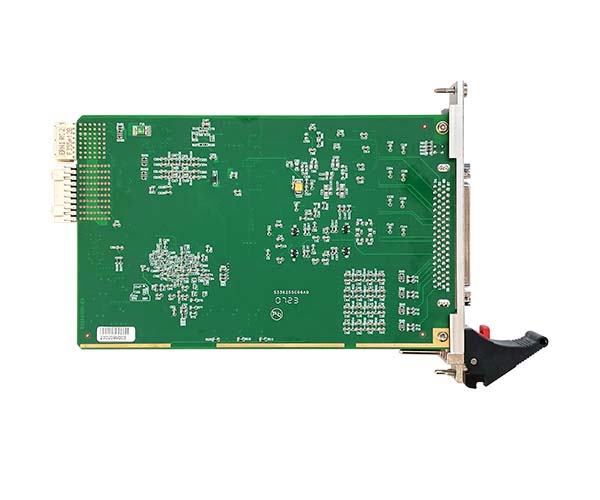

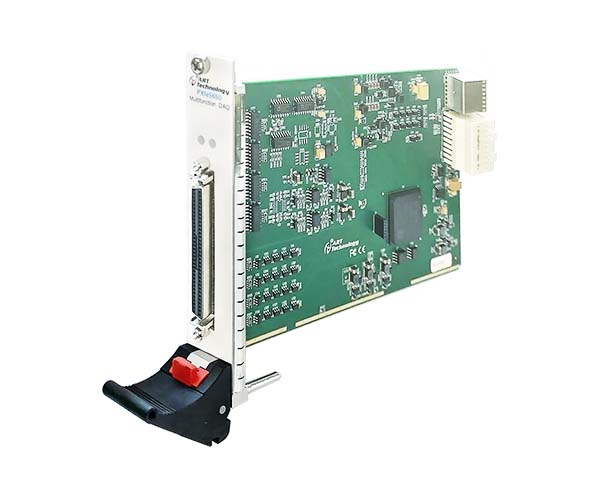

5657

多功能數據采集卡；500/250Ksps， 16位，32/16路異步模擬量輸入；100Ksps，16位，4/2/0路同步電壓模擬量輸出；8路DIO ；8路PFI；1路32位多功能計數器

在線咨詢

AD模擬量輸入	ADC分辨率	16位（Bit）
	輸入通道	單端32路/差分16路異步采集（PXIe-5654/5656）；單端16路/差分8路異步采集（PXIe-5655/5657）
	輸入量程	±10V、±5V、±2V、±1V
	采樣率	500KHz（PXIe-5654/5655）； 250KHz（PXIe-5656/5657）
	采樣模式	按需單點采集、連續采集、有限點采集
	存儲器深度	16K 點 FIFO
	AD觸發源	AD首通道觸發、模擬量觸發、數字量觸發
DA模擬量輸出	輸出通道	4路同步輸出（PXIe-5654）； 2路同步輸出（PXIe-5655）； 0路同步輸出（PXIe-5656/5657）
	采集速率	16位DA精度，最大100KHz采樣速率
	量程	±10V
	存儲器深度	16K 點 FIFO
CTR計數器	通道數	1路32位
	電氣標準	TTL電平
	計數器功能	CI：邊沿計數、頻率測量、周期測量、半周期測量、脈寬測量、雙邊沿間隔測量、線性位置測量、角度位置測量
	計數器功能	CO：脈沖輸出
	采樣方式	CI：按需單點采樣、有限點采樣、連續采樣 CI存儲器深度：2K點FIFO
	采樣方式	CO：按需單點采樣、有限點采樣、連續采樣
DI/O	通道數	共16路： 8路支持帶緩存DIO（P0.<0...7>）， 8路PFI（PFI<0...7>/P1）
	DIO存儲器深度	2K點FIFO
	配置方式	程控I/O方向與狀態
軟件自動校準
支持多卡同步

1. 產品光盤：1張

2. 保修卡：1張

3. 合格證：1張

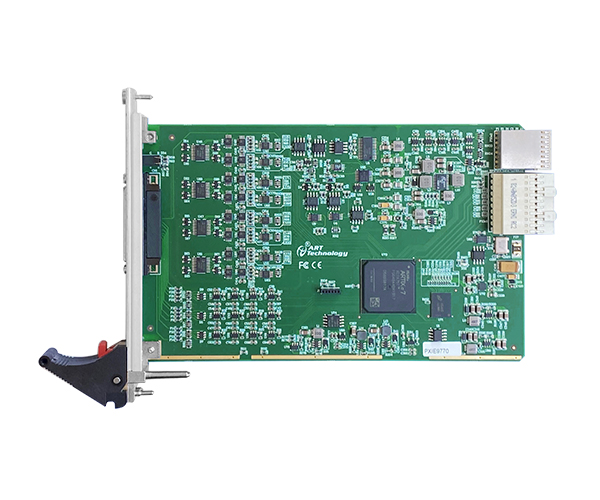

PXIe9770/1(A/B)

多功能數據采集卡。該系列板卡提供8/4路單端或差分同步模擬輸入通道；2路模擬量同步輸出；8路帶緩沖數字I/O，16/8路可編程I/O；2/1通道多功能計數器。

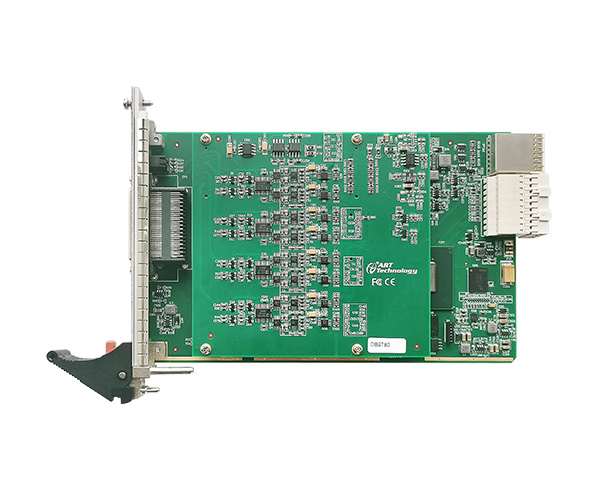

PXIe9780/2(A/B)

多功能數據采集卡。該系列板卡提供同步16路差分模擬輸入通道，靈活的通道轉換量程，同時用戶可通過多卡級連的方式擴展通道數量；4路模擬量同步輸出；32路帶緩沖數字I/O，16路可編程I/O及2通道多功能計數器。
PXIe5680/1/2/3

多功能數據采集卡；該系列板卡最高提供64路模擬量輸入，2MSps最大采樣速率；4/2/0通道模擬量同步輸出；8路帶緩沖數字I/O；16/8路可編程I/O；2/1通道多功能計數器。
PXIe5680A/1A/2A/3A

多功能數據采集卡；該系列板卡最高提供64路模擬量輸入，1MSps最大采樣速率；4/2/0通道模擬量同步輸出；8路帶緩沖數字I/O；16/8路可編程I/O；2/1通道多功能計數器。
PXIe5680B/1B/2B/3B

多功能數據采集卡；該系列板卡最高提供64路模擬量輸入，500KSps最大采樣速率；4/2/0通道模擬量同步輸出；8路帶緩沖數字I/O；16/8路可編程I/O；2/1通道多功能計數器。

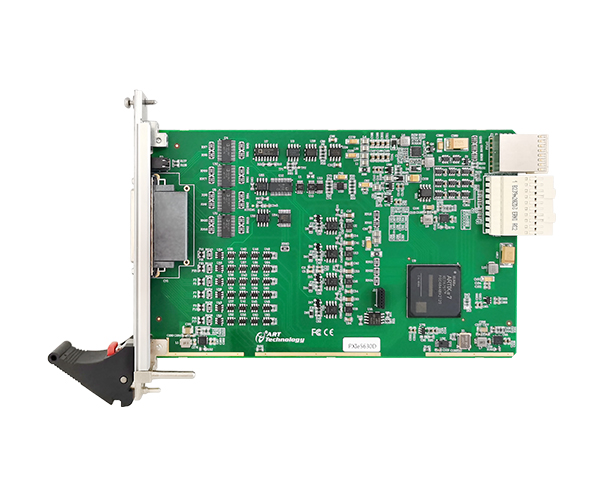

PXIe5630D/5631D/5632D/5633D
