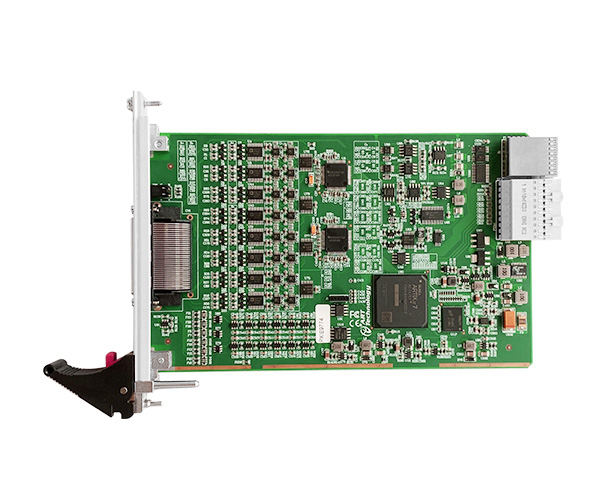

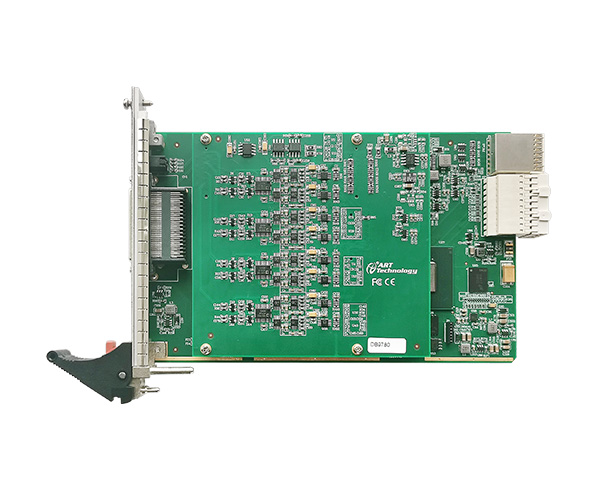

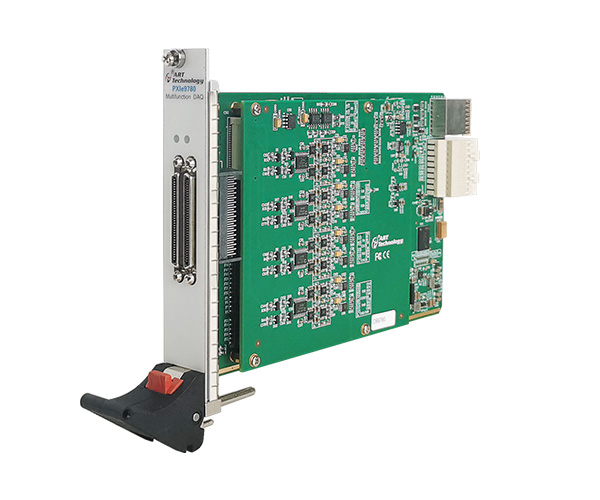

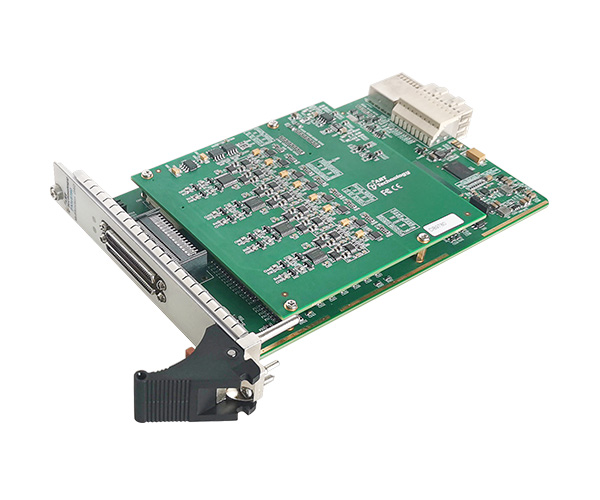

PXIe9780/2(A/B)

多功能數據采集卡。該系列板卡提供同步16路差分模擬輸入通道，靈活的通道轉換量程，同時用戶可通過多卡級連的方式擴展通道數量；4路模擬量同步輸出；32路帶緩沖數字I/O，16路可編程I/O及2通道多功能計數器。

在線咨詢

總線	型號	AD			DA			CTR	DIO
PXIe	PXIe9780	16路	16bit	2MS/s	4路	16bit	2MS/s	2路	32路P0，8路P1，8路P2
	PXIe9780A	16路	16bit	1MS/s	4路	16bit	1MS/s	2路	32路P0，8路P1，8路P2
	PXIe9780B	16路	16bit	500KS/s	4路	16bit	500KS/s	2路	32路P0，8路P1，8路P2
	PXIe9782	16路	18bit	2MS/s	4路	16bit	2MS/s	2路	32路P0，8路P1，8路P2
	PXIe9782A	16路	18bit	1MS/s	4路	16bit	1MS/s	2路	32路P0，8路P1，8路P2
	PXIe9782B	16路	18bit	500KS/s	4路	16bit	500KS/s	2路	32路P0，8路P1，8路P2

AI模擬量輸入	采樣范圍	±10V、±5V、±2V、±1V
	采集方式	同步采集
	采集模式	按需單點采樣、有限點采樣、連續采樣
	存儲器深度	16K字（點）FIFO
	觸發類型	軟件強制觸發、模擬量觸發、數字量觸發
AO模擬量輸出	采樣范圍	±10V
	通道輸出模式	同步輸出
	生成模式	單點（按需）生成、有限點生成、連續生成
	存儲器深度	16K字（點）FIFO
	觸發類型	軟件強制觸發、模擬量觸發、數字量觸發
CTR計數器	計數器位數	32位
	電氣標準	TTL電平
	計數器功能	CI：邊沿計數、頻率測量、周期測量、半周期測量、脈寬測 量、雙邊沿間隔測量、線性位置測量、角度位置測量
	計數器功能	CO：脈沖輸出
	采樣方式	CI：按需單點采樣、有限點采樣、連續采樣
	采樣方式	CO：按需單點采樣、有限點采樣、連續采樣
DI/O	通道數	32路支持帶緩存DIO：P0.<0..31>； 16路PFI：PFI<0..7>/P1 ，PFI<8..15>/P2。
	配置方式	程控I/O方向與狀態
	DIO存儲器深度	2K點FIFO
軟件自動校準
支持多卡同步

1. 產品光盤：1張

2. 保修卡：1張

3. 合格證：1張
