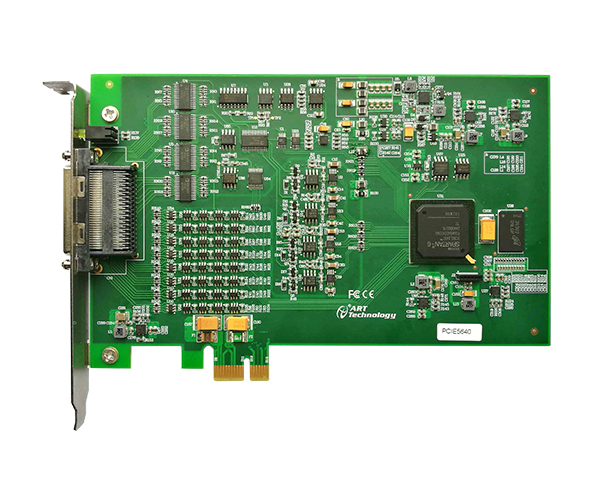

5643

多功能采集卡；2MS/s， 16位，64/32路異步模擬量輸入；2MS/s，16位，4/2/0路同步電壓模擬量輸出；8路DIO ；24/8路PFI；2/1路32位多功能計數器

在線咨詢

AI模擬量輸入	ADC分辨率	16位（Bit）
	輸入通道	單端64路/差分32路異步采集（PCIe-5640/5642）；單端32路/差分16路異步采集（PCIe-5641/5643）
	輸入量程	±10V、±5V、±2V、±1V
	采樣率	單通道最大2MHz采樣速率，多通道最大500KHz采樣速率
	通道掃描模式	異步循環掃描
	采集模式	按需單點采樣、有限點采樣、連續采樣
	存儲器深度	16K點FIFO
	觸發源	軟件強制觸發、模擬觸發、數字觸發
AO模擬量輸出	分辨率	16位（Bit）
	輸出通道	4路同步輸出（PCIe-5640）； 2路同步輸出（PCIe-5641）； 0路同步輸出（PCIe-5642/5643）
	轉換速率	最大2MHz采樣速率
	量程	±10V
	存儲器深度	16K點FIFO
	生成模式	單點（按需）采樣、有限點采樣、連續采樣
CTR計數器	通道數	2路32位（PCIe-5640/5642）； 1路32位（PCIe-5641/5643）
	計數器功能	CI：邊沿計數、頻率測量、周期測量、半周期測量、脈寬測量、雙邊沿間隔測量、線性位置測量、角度位置測量
	計數器功能	CO：脈沖輸出
	CTR采樣方式	CI：按需單點采樣、有限點采樣、連續采樣 CI存儲器深度：2K點FIFO
	CTR采樣方式	CO：按需單點采樣、有限點采樣、連續采樣
DIO	8路帶緩存、程控I/O方向與狀態
DIO	DIO存儲器深度：2K點FIFO
PFI通道	24路靜態數字量輸入輸出、時序信號輸入輸出（PCIe-5640/5642）； 8路靜態數字量輸入輸出、時序信號輸入輸出（PCIe-5641/5643）
軟件自動校準
支持多卡同步

1. 產品光盤：1張

2. 保修卡：1張

3. 合格證：1張
