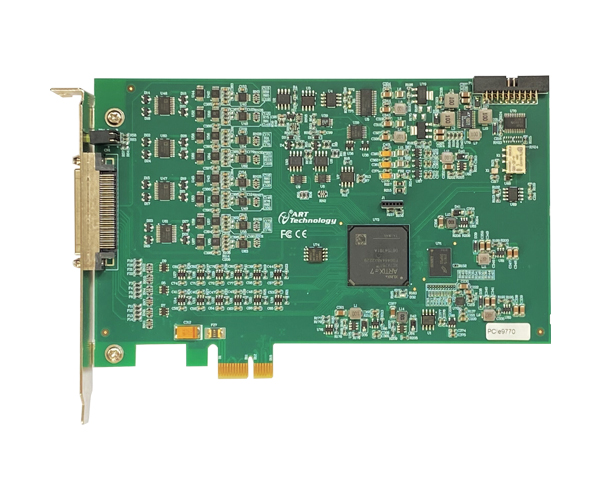

PCIe9770/1 (A/B)

多功能數據采集卡。該系列板卡提供8/4路單端或差分同步模擬輸入通道；2路模擬量同步輸出；8路帶緩沖數字I/O，16/8路可編程I/O及2/1通道多功能計數器。

在線咨詢

型號	AD			DA			CTR	DIO
型號	分辨率	通道	采樣率	分辨率	通道	采樣率	通道	通道
PCIe9770	16	8	2MS/s	16	2	2MS/s	2路	24路
PCIe9770A	16	8	1MS/s	16	2	1MS/s	2路	24路
PCIe9770B	16	8	500KS/s	16	2	500KS/s	2路	24路
PCIe9771	16	4	2MS/s	16	2	2MS/s	1路	16路
PCIe9771A	16	4	1MS/s	16	2	1MS/s	1路	16路
PCIe9771B	16	4	500KS/s	16	2	500KS/s	1路	16路

AI模擬量輸入	采樣范圍	±10V、±5V、±2V、±1V
	采集方式	同步采集
	采集模式	按需單點采樣、有限點采樣、連續采樣
	存儲器深度	8K字（點）FIFO
	觸發源	軟件強制觸發、模擬量觸發、外部數字量觸發、AI首通道觸發
AO模擬量輸出	采樣范圍	±10V
	存儲器深度	8K字（點）FIFO
	生成模式	單點（按需）生成、有限點生成、連續生成
	通道輸出模式	同步輸出
CTR計數器	計數器位數	32
	電氣標準	TTL電平
	計數器功能	CI：邊沿計數、頻率測量、周期測量、半周期測量、脈寬測量、雙邊沿間隔測量、線性位置測量、角度位置測量
	計數器功能	CO：脈沖輸出
	采樣方式	CI：按需單點采樣、有限點采樣、連續采樣 CI存儲器深度：2K點FIFO
	采樣方式	CO：按需單點采樣、有限點采樣、連續采樣
DI/O	通道數	8路支持帶緩存DIO（P0.<0..7>）
	PFI通道	16路/8路
	配置方式	程控I/O方向與狀態
	DIO存儲器深度	2K點FIFO
軟件自動校準
支持多卡同步

1. 產品光盤：1張

2. 保修卡：1張

3. 合格證：1張
