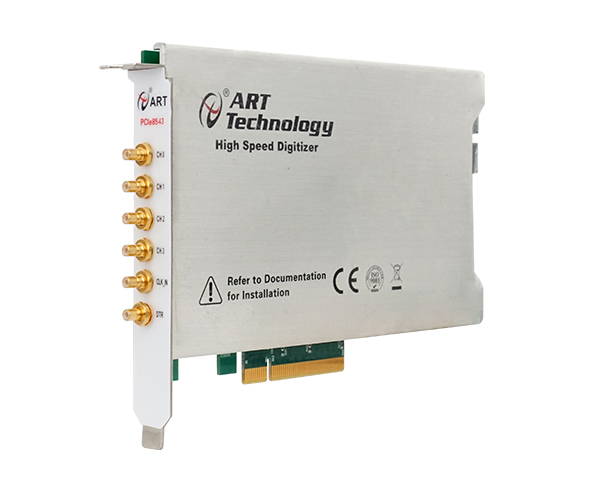

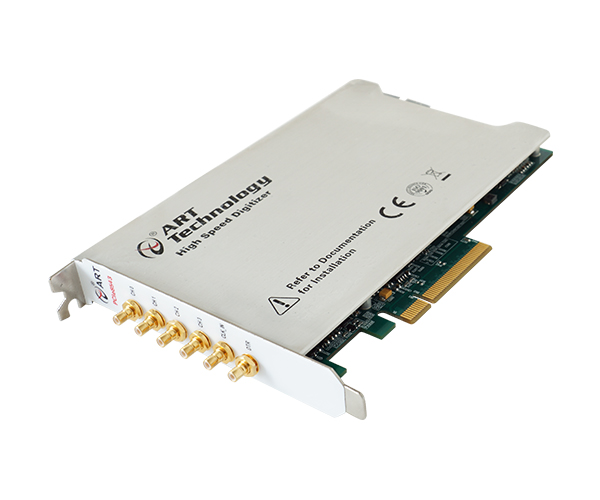

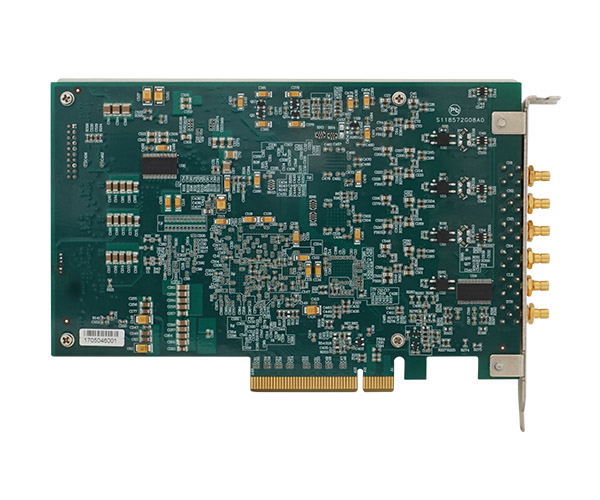

PCIe8543B

是一種基于PCIe總線的同步采集卡。該板卡提供4路單端模擬量輸入，12位ADC采樣精度，轉換速率高達40MS/s

在線咨詢

AD模擬量輸入	ADC分辨率	12位（Bit）
	輸入通道	4路單端
	輸入量程	±5V、±1V
	采樣率	高達40MHz
	采樣方式	同步采樣
	存儲器深度	板載256MB DDR3 SDRAM
	校準方式	軟件自動校準
	耦合方式	直流耦合、交流耦合
	觸發源	軟件觸發、ATR觸發、DTR觸發、Trigger 信號觸發（用于多卡同步）
	ATR輸入源	從AI0~AI3的任一通道輸入
	觸發源輸入范圍	ATR輸入范圍	同AD量程
		DTR輸入范圍	標準TTL點平
	輸入阻抗	1MΩ（50Ω可定制）
	帶寬	20MHz
	時鐘源	內時鐘、主卡10M、外時鐘、外部參考時鐘
	外時鐘輸入范圍	10MHz~40MHz，幅值為500mVpp~5Vpp
數據存儲	可搭配PCIe-SSDM2X存儲模塊實現高達320MB/s實時數據流盤

1. 產品光盤：1張

2. 保修卡：1張

3. 合格證：1張

PCIe8544B

是一種基于PCIe總線的同步采集卡。該板卡提供4路單端模擬量輸入，14位ADC采樣精度，轉換速率高達40MS/s

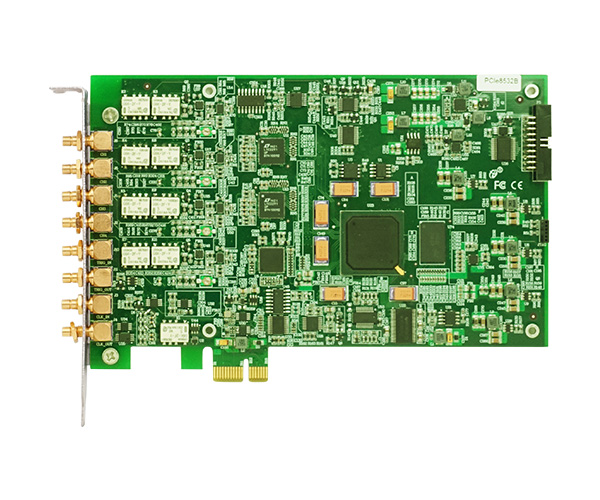

PCIe8531B/8532B
