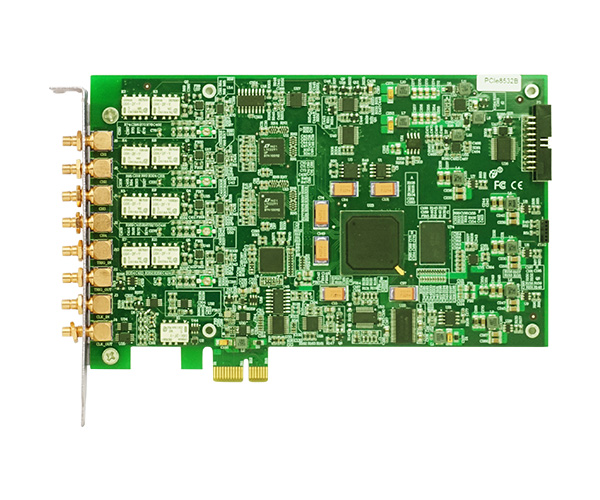

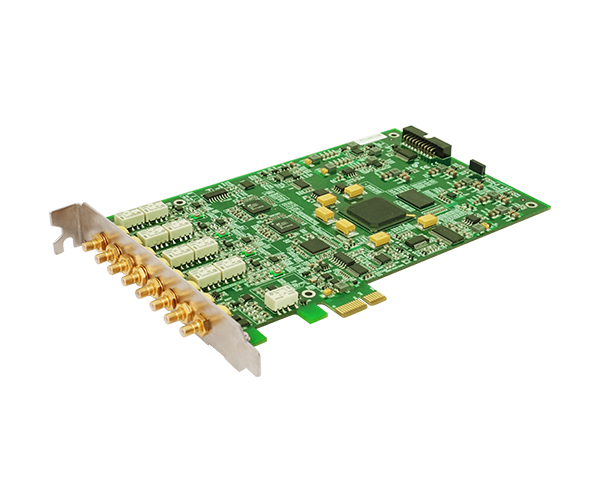

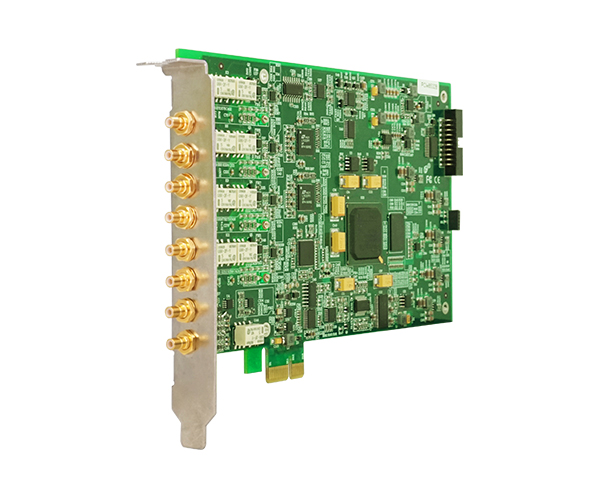

PCIe8531B/8532B

20MS/s，14/12位，4路同步模擬量輸入

在線咨詢

AI模擬量輸入	ADC分辨率	14位 (PCIe8531B)， 12位 (PCIe8532B)
	輸入通道	4路單端
	輸入量程	±1V或±5V
	采樣率	20MS/s
	采樣方式	同步采樣
	存儲器深度	板載256MB DDR3 SDRAM
	校準方式	軟件自動校準
	耦合方式	直流耦合、交流耦合
	觸發	支持模擬觸發、數字觸發、TRIG觸發
	輸入阻抗	1M?（50?可定制）
	帶寬	10MHz
	時鐘源	板載時鐘、主卡10M、外部參考10M、外時鐘
全自動校準
通過系統同步接口實現模塊之間同步

1. 產品光盤：1張

2. 保修卡：1張

3. 合格證：1張
