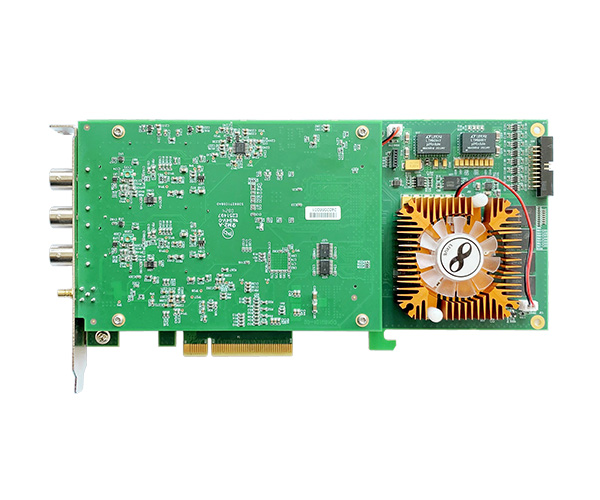

AD模擬量輸入 |
ADC分辨率 |
8位高分辨率ADC |
|
輸入通道 |
2路單端 |
|
|
可編程輸入電壓量程范圍(V/Div) |
5、2、1、0.5、0.2、0.1、0.05、0.02、0.01、0.005 |
|
|
最高實時采樣率 |
單通道工作2GS/s，雙通道同時工作每通道1GS/s |
|
|
存儲器深度 |
板載2GB內存 |
|
|
校準方式 |
軟件自動校準，支持手動校準 |
|
|
耦合方式 |
直流耦合、交流耦合 |
|
|
觸發源 |
軟件觸發、外觸發、同步信號觸發、通道觸發 |
|
|
輸入阻抗 |
1M/50Ω可選 |
|
|
模擬帶寬 |
模擬輸入帶寬20MHz 、100MHz可選 |
|
|
時鐘源 |
內部時鐘、外部時鐘 |
|
|
PCI Express2.0 ×8，符合PCI Express規范2.0版 |
||
|
通過同步觸發總線接口實現多模塊之間同步 |
||
1. 產品光盤：1張
2. 保修卡：1張
3. 合格證：1張

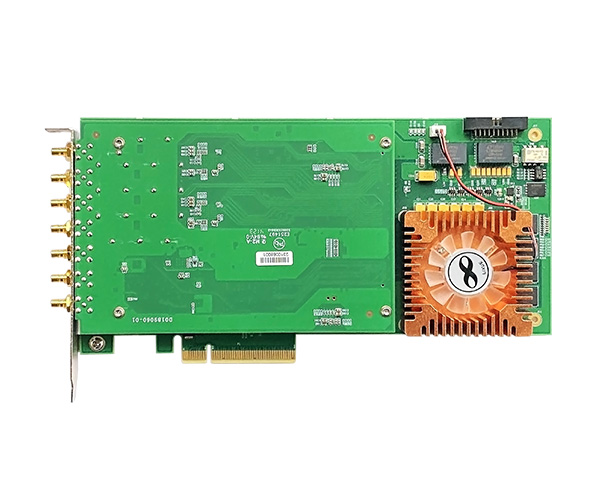

4通道1GS/s采樣率的數字化儀，專為輸入信號高達400MHz的高頻和高動態范圍的信號而設計。模擬輸入范圍可以通過軟件編程設置為±1V或者±5V。

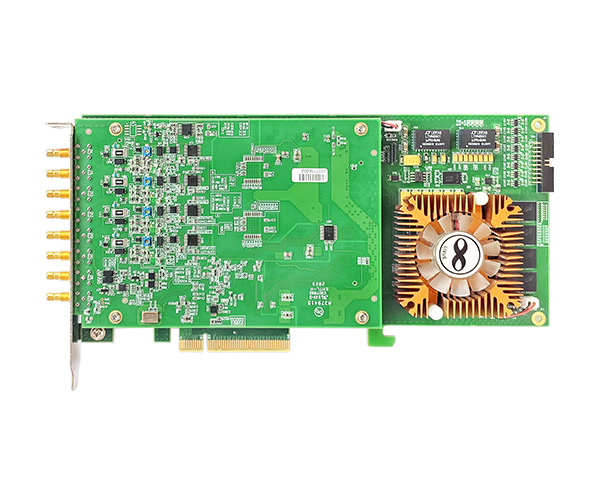

中頻信號采集卡，提供4路250MS/s采樣率模擬量輸入通道，16Bit ADC分辨率，±1V采樣范圍，支持內參考、外參考、外時鐘三種時鐘模式選配，配備了容量高達2GB 64位DDR3 SDRAM大容量緩存，是中頻信號采集、雷達、復雜電磁環境、及無線頻譜應用領域進行信號采集和分析的理想選擇。

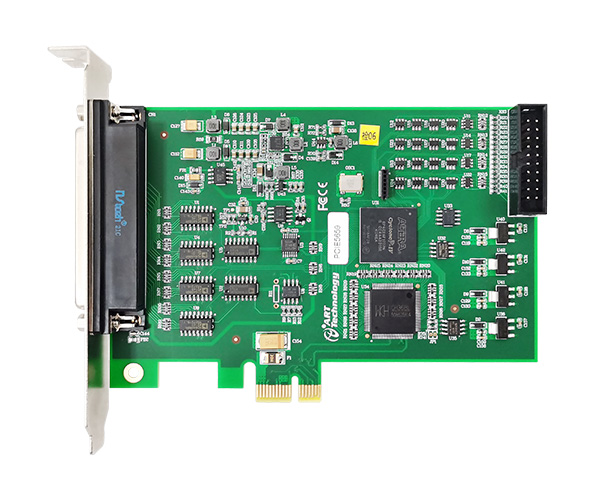

PCIe總線異步采集卡，12bit，32路模擬量輸入通道，最大采樣速率為100Ksps；16路PFI通道作為靜態數字量輸入/輸出。與Labview無縫連接，提供圖形化API函數。
