產品型號 |

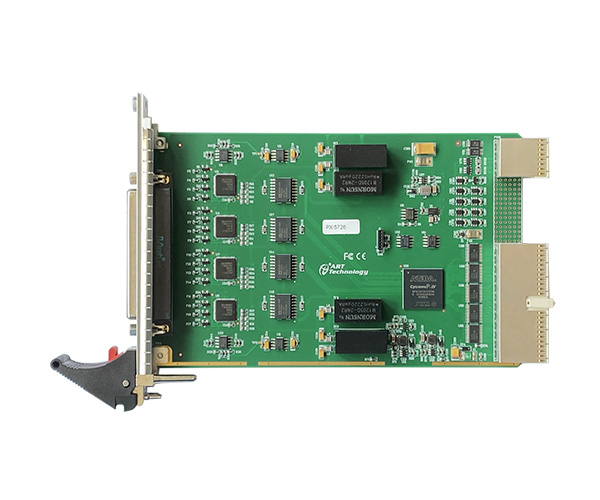

PXI5726 |

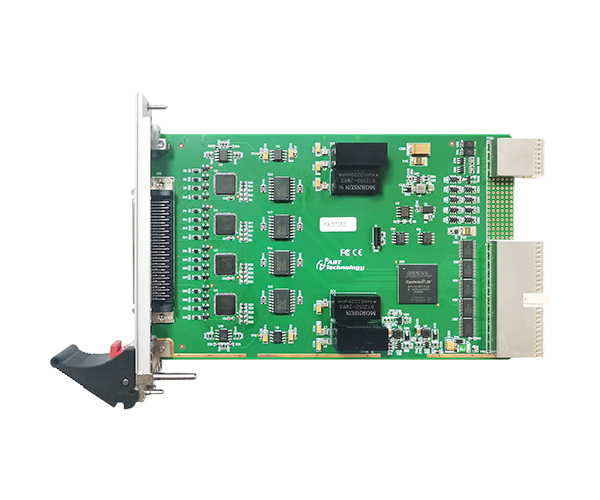

PXI5726D |
||
|
連接器 |
DB37母座 |
SCSI68母座 |
||
|
電壓和電流輸出引腳是共用的 |
電壓和電流輸出引腳是分開的 |
|||
|
產品系列 |
隔離模擬量輸出模塊 |
|||
|
DAC分辨率 |
16bit |
|||
|
通道數量 |
16路 |
分為4組，每組4個通道；
前2組與后2組不共地，隔離電壓2500Vrms |
||
|
通道輸出模式 |
同步輸出 |
|||
|
輸出范圍 |
±10V、±5V、0-10V、0-5V、4-20mA、0-20mA、0-24mA |
|||
|
存儲器深度 |
16K字（點）FIFO存儲器 |
|||
|
輸出耦合方式 |
直流耦合 |
|||
|
生成模式 |
單點（按需）生成、有限點生成、連續生成 |
|||
|
轉換速率 |
每組內使能通道數 |
1通道 |
最高80KSps |
|
|
2通道 |
最高40KSps |
|||
|
3通道 |
最高25KSps |
|||
|
4通道 |
最高20KSps |
|||
|
觸發源 |
軟件強制觸發 |
|||
|
校準方式 |
軟件自動校準 |
|||
1. 產品光盤：1張
2. 保修卡：1張
3. 合格證：1張
