AI模擬量輸入 |
型號 |
PXI5690-D3 |
PXI5690-D6 |
|
采樣范圍 |
±30V |
±60V |
|
|
輸入阻抗 |
300kΩ |
600kΩ |
|
|
保護電壓 |
±100V |
||
|
ADC分辨率 |
16bit |
||
|
通道數 |
64路單端/32路差分 |
||
|
最大采樣速率 |
250Ksps |
||
|
通道掃描模式 |
異步循環掃描 |
||
|
采集模式 |
按需單點采樣、有限點采樣、連續采樣 |
||
|
存儲器深度 |
8K字（點）FIFO存儲器 |
||
|
校準方式 |
外部接基準源，軟件界面自動校準 |
||
|
觸發源 |
軟件強制觸發、模擬觸發、數字觸發 |
||
|
數字DIO /PFI |
通道 |
Port0：8路不帶緩存DIO（P0.<0...7>）
Port1：8路PFI（PFI<0...7>/P1） |
|
|
采樣方式 |
按需單點采樣 |
||
|
電氣標準 |
TTL兼容 |
||
|
配置方式 |
程控I/O方向與狀態 |
||
1. 產品光盤：1張
2. 保修卡：1張
3. 合格證：1張

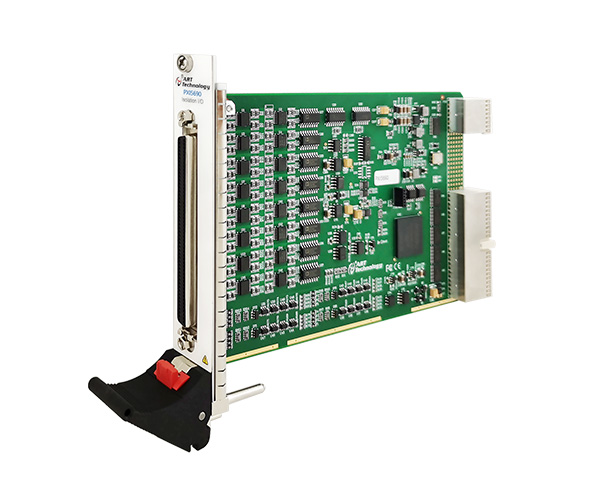

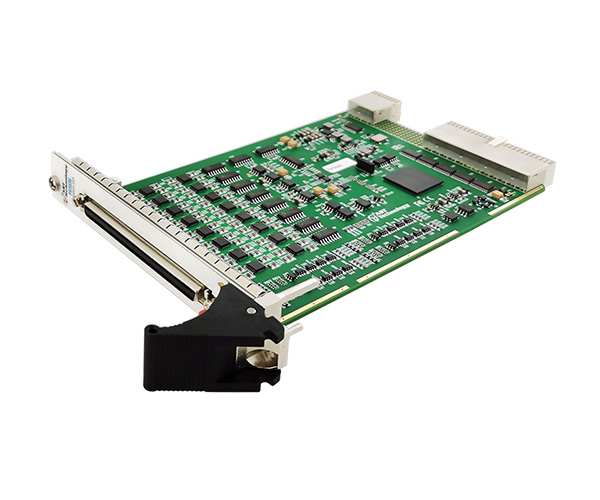

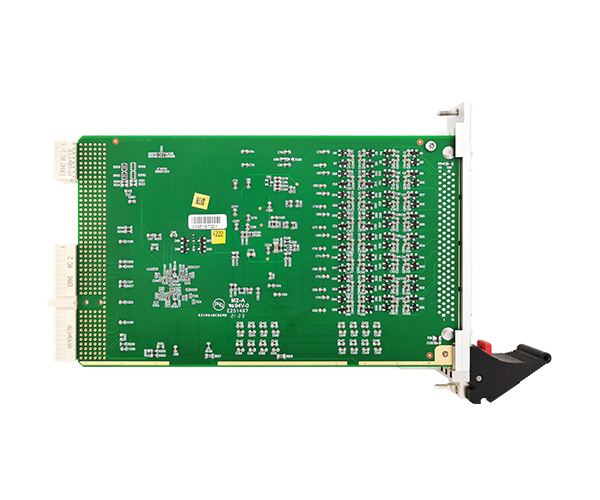

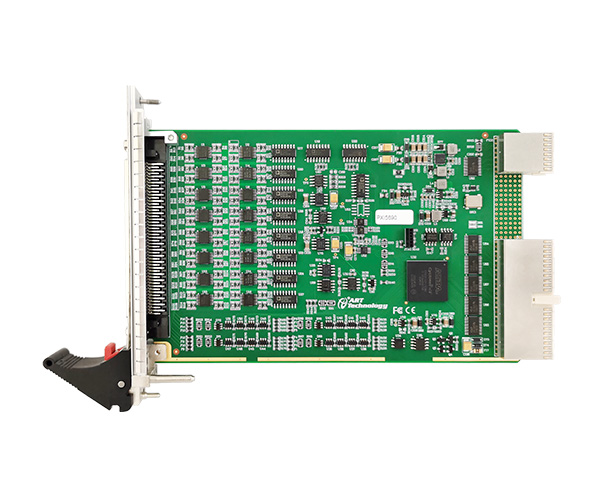

PXI總線多功能同步數據采集卡；提供32路差分模式同步采樣模擬輸入通道，16bit，500KS/s采樣速率；2路模擬量同步輸出通道，16bit，2MS/s采樣速率；8路帶緩沖數字I/O，16路可編程I/O及2通道多功能計數器。
