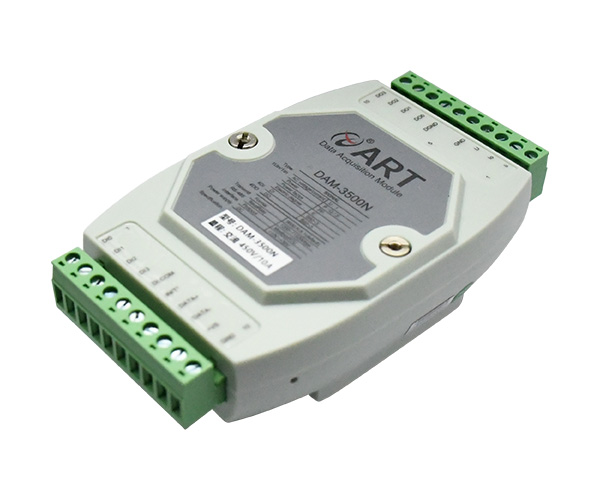

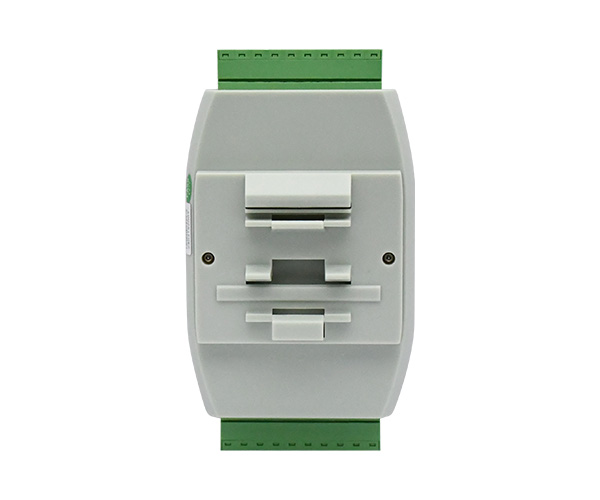

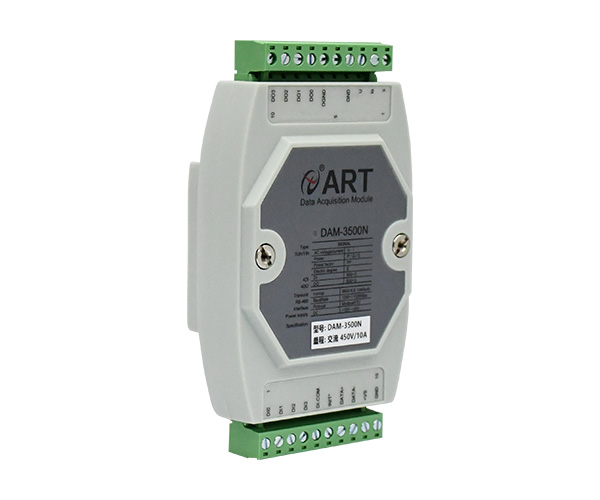

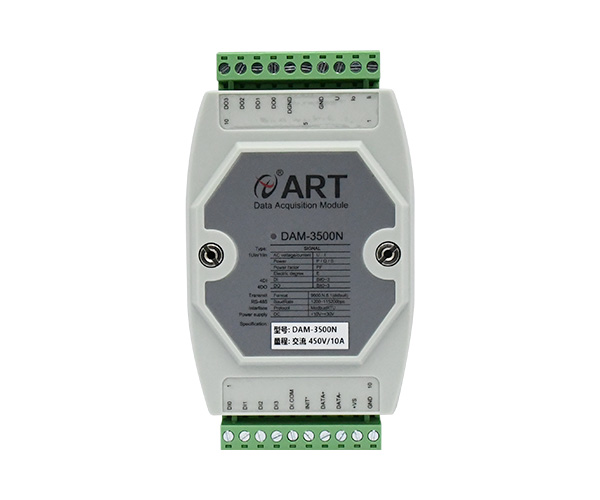

DAM-3500N(T)

DAM-3500N(T)為單相智能交流電量采集，4路隔離數字量輸入，4路隔離集電極開路輸出模塊，RS485通訊接口，帶有標準ModbusRTU協議。

在線咨詢

模擬量輸入
輸入通道	1路交流電流通道、1路交流電壓通道
輸入類型	電壓輸入，電流輸入
電壓量程（有效值）	默認450V（可定制，最大500V）
電流量程（有效值）	默認10A(內置采樣電阻) 可定制外置互感器1A、5A、10A、20A、30A、60A、80A、100A、120A、 150A、200A、250A、400A、500A）注意：內置采樣電阻不需要配互感器，通過內部采樣電阻壓降測量電流，內置采樣電阻型和外置互感器不可同時定制，只能二選一。
溫濕度測量	板載溫濕度傳感器（僅T模塊支持）
輸出參數	電壓、電流、有功功率、無功功率、視在功率、功率因數、有功電度、無功電度、濕度（僅T模塊支持）、溫度（僅T模塊支持）注：含T尾綴模塊具有測量環境溫度、環境濕度的功能，見1.5不同尾綴對比說明
采集信號	采集信號為電網標準交流信號，頻率為50Hz
采樣速率	電壓、電流每500ms 采集 1 次功率、電度每400ms 采集 1 次
分辨率	16位
采集精度	±2‰
電流互感器	內置采樣電阻或外置電流互感器，見1.6外置互感器說明
能量	帶能量存儲功能
二次互感	帶二次互感功能
數字量輸入
輸入通道	4路單端數字量輸入（干接點或濕接點共陰極）
輸入電壓	干接點：邏輯電平 0：接地邏輯電平 1：開路或懸空濕接點：邏輯電平 0：0~+3V（最大）邏輯電平 1：+5V~+30V 注意：懸空和濕接點高電平狀態相同。
工作模式	DI 輸入、低到高鎖存、高到低鎖存、計數器、頻率測量
支持計數器功能	32位
計數器/頻率輸入范圍	0~400Hz
其他	支持 DI 反向功能，支持信號濾波
數字量輸出
輸出通道	4路數字量輸出
輸出方式	集電極開路輸出最大負載電壓35V，每通道最大負載電流 100mA
工作模式	DO輸出、低到高延時輸出、高到低延時輸出、頻率計數輸出、頻率固定輸出
邏輯電平	邏輯 0：未導通邏輯 1：導通
輸出速度	支持 500Hz 脈沖輸出
數字量隔離電壓	1500V
其他
通訊接口	RS485
波特率	1200~115200bps
看門狗	內置看門狗
供電電壓	+10V~30VDC
電源保護	電源反向保護
功耗	額定值1W @ 24VDC
操作溫度	-10℃～＋70℃
存儲溫度	-40℃～＋80℃

1.產品光盤：1張

2.保修卡：1張

3.合格證：1張
