PXI2371提供24路離散量輸入，24路離散量輸出；

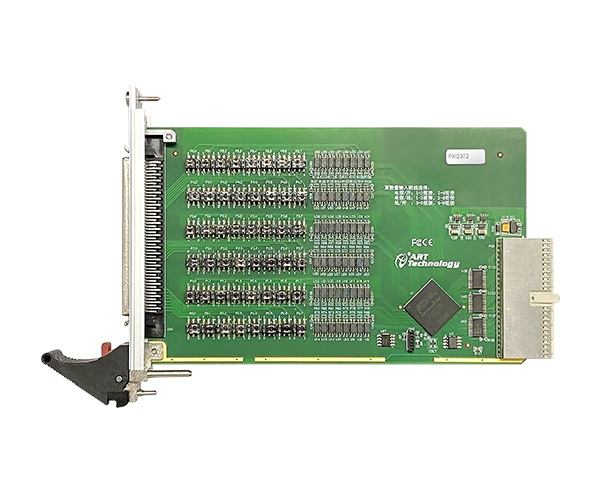

PXI2372提供48路離散量輸入；

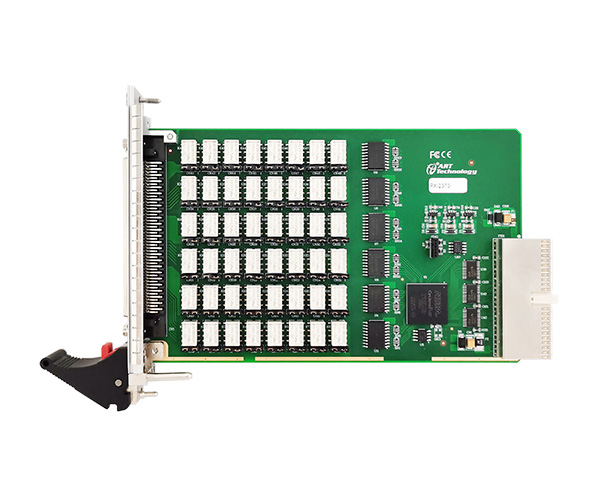

PXI2373提供48路離散量輸出。 |
||
|
離散量輸入 |
邏輯門限 |
高電平 +4.5V ~ +30V，
低電平 ＜+1V |
|
最大輸入電平范圍 |
+30V |
|
|
輸入狀態 |
電源/開（默認）、電源/地、地/開 三種狀態（跳線選擇） |
|
|
離散量輸出 |
外部電源范圍 |
≤30V |
|
最大負載電壓范圍 |
±30V（取決于外部電源） |
|
|
輸出持續電流 |
單一通道運行最大承載電流300 mA
多通道同時運行，需考慮連接器的最大承載電流 |
|
|
繼電器開關功耗 |
300mW@MAX |
|
|
導通電阻 |
1Ω @MAX |
|
|
檢測改變功能 |
檢測改變源 |
所有離散量輸入通道 |
|
看門狗功能 |
監測源 |
所有離散量輸出通道 |
1. 產品光盤：1張
2. 保修卡：1張
3. 合格證：1張
PXI總線，高密度離散量輸入輸出卡，每通道可通過跳線實現切換電源/開、電源/地、地/開 三種輸入狀態選擇，輸入通道支持?jǐn)?shù)字濾波功能，輸出通道支持看門狗功能。
PXI2442是一款PXI總線的帶緩沖隔離DI卡，該板卡提供32路帶緩存DI通道，100kS/s采樣速率，DI輸入與計算機電源隔離，2500Vrms的隔離保護設計，是噪聲環境或漂移數字量輸入的理想選擇。
PXI總線，離散量輸入輸出卡，每通道可通過跳線實現切換電源/開、電源/地、地/開 三種輸入狀態選擇，輸入通道支持?jǐn)?shù)字濾波功能，輸出通道支持看門狗功能。
PCIe總線，離散量輸入輸出卡，每通道可通過跳線實現切換電源/開、電源/地、地/開 三種輸入狀態選擇，輸入通道支持?jǐn)?shù)字濾波功能，輸出通道支持看門狗功能。
