通道 |
20ch |
|
測量溫度 |
-200 °C~ 850 °C, PT100 RTD |
|
測量范圍 |
0~400Ω |
|
激勵電流（每通道） |
1mA |
|
ADC分辨率 |
24 bits |
|
接線模式 |
3/4線模式 |
|
采樣速率 |
單通道最高100 S/s |
|
測量精度 |
±0.1% @校準時溫度±10℃ |
|
時鐘源 |
板載晶振、PXI_CLK10M時鐘信號 |
|
通道掃描模式 |
異步循環掃描 |
|
共模電壓范圍 |
±10VDC （通道對COM端、通道間） |
|
共模抑制（CMRR） |
100dB |
|
噪聲抑制比 |
70dB |
|
觸發源 |
軟件觸發、PXI Trigger觸發 |
|
存儲深度 |
16K字節FIFO |
|
校準 |
開放于用戶，軟件界面手動校準 |
|
連接器 |
DIN41612-96P 匹配TB8096接線盒 |
1. 產品光盤：1張
2. 保修卡：1張
3. 合格證：1張

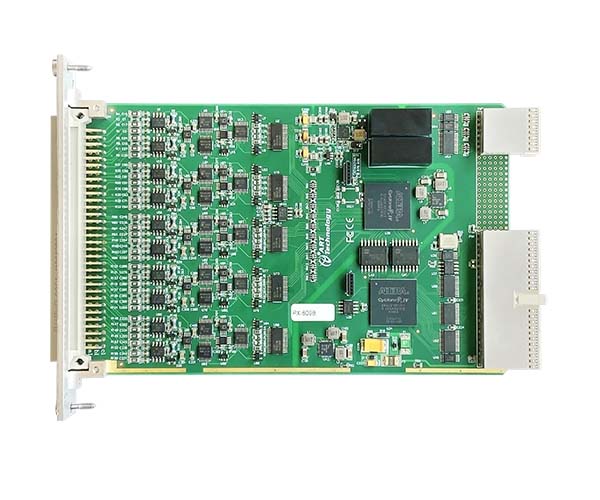

PXI8097熱電阻采集卡是針對PT1000傳感器設計的高分辨率溫度測量模塊，最高支持20個熱電阻測量通道，可為3線制或4線制電阻溫度探測器提供集成式數據采集和信號調理。
以太網總線的熱電偶采集卡；支持16個熱電偶通道同時輸入和4個冷端補償(CJC)通道，輸入通道多路復用到獨立的 24 位ADC模塊中，單通道最大采樣速率800S/s；支持?jǐn)嗦窓z測功能；支持8路隔離數字量輸入端、16路隔離數字量輸出端。
以太網總線的熱電偶采集卡；支持32個熱電偶通道同時輸入和8個冷端補償(CJC)通道，輸入通道多路復用到獨立的 24 位ADC模塊中，單通道最大采樣速率800S/s；支持?jǐn)嗦窓z測功能。
