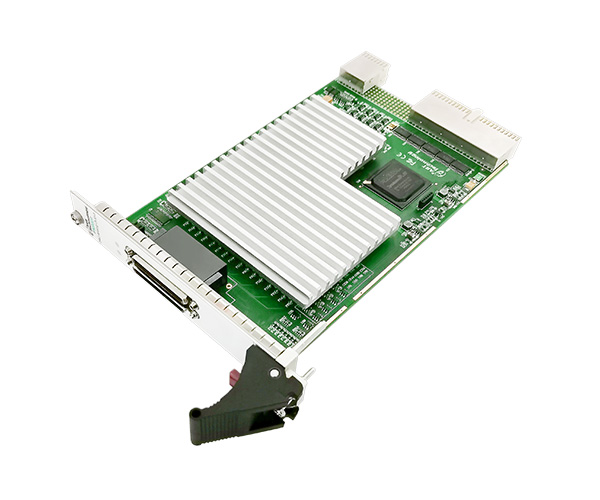

9322

PXI總線的高密度通道多功能數據采集卡；該系列板卡最高提供32通道的模擬量輸入，18bit的ADC分辨率可實現高精度的模擬量信號采集；最大提供32通道模擬量同步輸出，支持電壓、電流兩種形式的信號輸出；8路可編程I/O以及多功能計數器功能。

在線咨詢

參數		AI			AO			CTR	DIO
總線	型號	分辨率	通道數	采樣速率	分辨率	通道數	采樣速率	通道數	通道數
PXI	PXI9320	18bit	32路單端/16路差分	400Ksps	16bit	32路	80Ksps	2路	8路
	PXI9321	18bit	32路單端/16路差分	400Ksps	16bit	16路	80Ksps	2路	8路
	PXI9322	18bit	16路單端/8路差分	400Ksps	16bit	8路	80Ksps	1路	8路

AI模擬量輸入	ADC分辨率	18位（Bit）
	輸入量程	±12V、±6V、±3V、±1.5V
	采樣率	單通道：最大采樣速率為400KSps 多通道：各通道最大采樣速率=400 KSps / 設置的采樣通道總數
	通道掃描模式	異步循環掃描
	采集模式	按需單點采樣、有限點采樣、連續采樣
	觸發源	軟件強制觸發、模擬觸發、數字觸發
AO模擬量輸出	分辨率	16bit
	最大采集速率（每組內使能通道數）	1通道	最高80KSps
		2通道	最高40KSps
		3通道	最高25KSps
		4通道	最高20KSps
	量程	±10V、±5V、0-10V、0-5V、4-20mA、0-20mA、0-24mA
	通道輸出模式	同步輸出
	生成模式	單點（按需）采樣、有限點采樣、連續采樣
CTR計數器	通道數	2路或1路32位多功能計數器
	電氣標準	TTL電平
	計數器功能	CI：邊沿計數、頻率測量、周期測量、半周期測量、脈寬測量、雙邊沿間隔測量、線性位置測量、角度位置測量
		CO：脈沖輸出
	采樣方式	按需單點采樣、有限點采樣、連續采樣
DI/O	通道數	8路PFI（PFI<0..7>/P1）
	采樣方式	按需單點采樣
	配置方式	程控I/O方向與狀態
軟件自動校準
支持多卡同步

1. 產品光盤：1張

2. 保修卡：1張

3. 合格證：1張
