AI模擬量輸入 |
ADC分辨率 |
16位（Bit） |
|
輸入通道 |
單端32路/差分16路異步采集（PXI5654/ PXI5656）；
單端16路/差分8路異步采集（PXI5655/ PXI5657） |
|
|
輸入量程 |
±10V、±5V、±2V、±1V |
|
|
采樣率 |
500KS/s（PXI5654/ PXI5655）；
250KS/s（PXI5656/ PXI5657） |
|
|
采樣模式 |
按需單點采集、連續采集、有限點采集 |
|
|
存儲器深度 |
16K點FIFO |
|
|
AD觸發源 |
AD首通道觸發、模擬量觸發、數字量觸發 |
|
|
AO模擬量輸出 |
輸出通道 |
4路同步輸出（PXI5654）；
2路同步輸出（PXI5655）；
0路同步輸出（PXI5656/ PXI5657） |
|
DAC分辨率 |
16位（Bit） |
|
|
采集速率 |
100KS/s |
|
|
量程 |
±10V |
|
|
存儲器深度 |
16K點FIFO |
|
|
CTR計數器 |
通道數 |
1路32位多功能計數器 |
|
電氣標準 |
TTL電平 |
|
|
計數器功能 |
CI：邊沿計數、頻率測量、周期測量、半周期測量、
脈寬測量、雙邊沿間隔測量、線性位置測量、角度位置測量 |
|
|
CO：脈沖輸出 |
||
|
DI/O |
通道數 |
共16路：
8路DIO（P0.<0...7>），
8路PFI（PFI<0...7>/P1） |
|
DIO存儲器深度 |
2K點FIFO |
|
|
配置方式 |
程控I/O方向與狀態 |
|
|
軟件自動校準 |
||
|
支持多卡同步 |
||
1. 產品光盤：1張
2. 保修卡：1張
3. 合格證：1張

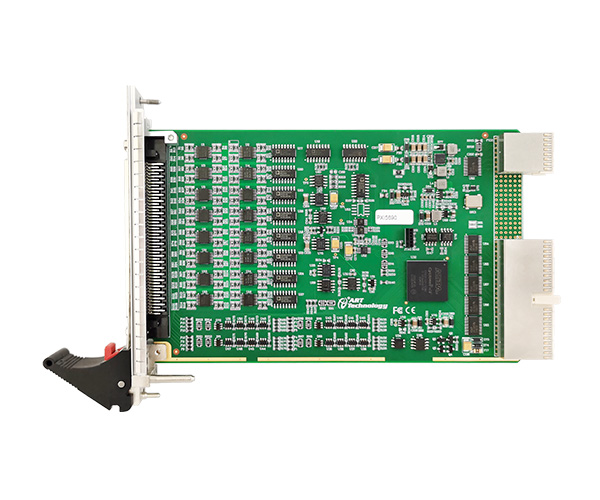

PXI總線高輸入范圍數據采集卡，64路單端/32路差分模擬量輸入通道，±30V、±60V兩種輸入范圍可選型，16bit分辨率，250Ksps采樣速率；8路數字I/O通道以及8路PFI復用通道。

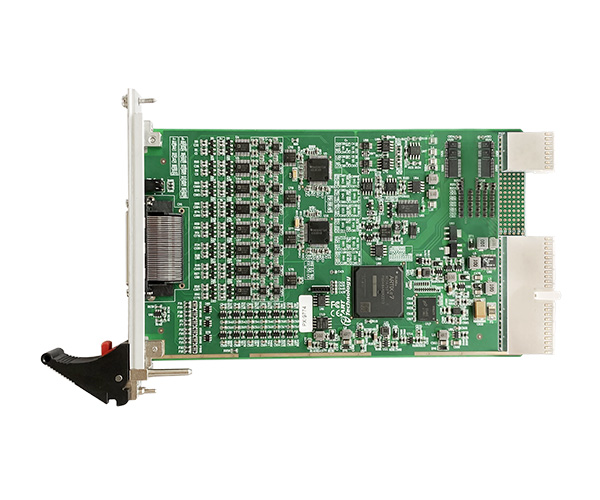

PXI總線多功能同步數據采集卡；提供32路差分模式同步采樣模擬輸入通道，16bit，500KS/s采樣速率；2路模擬量同步輸出通道，16bit，2MS/s采樣速率；8路帶緩沖數字I/O，16路可編程I/O及2通道多功能計數器。
