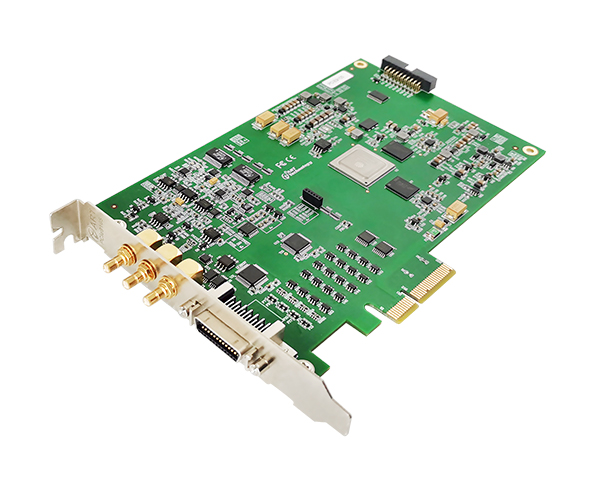

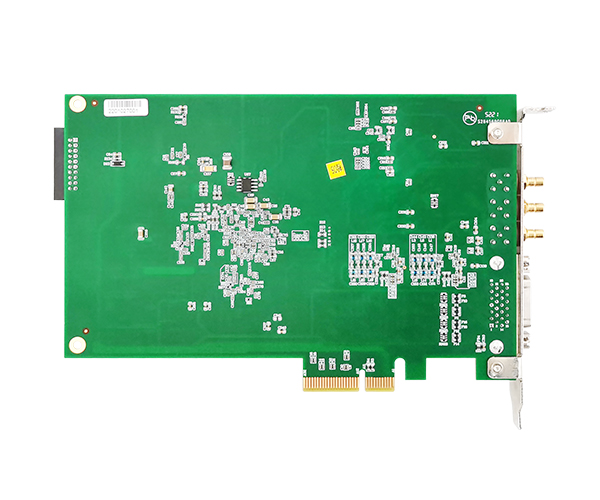

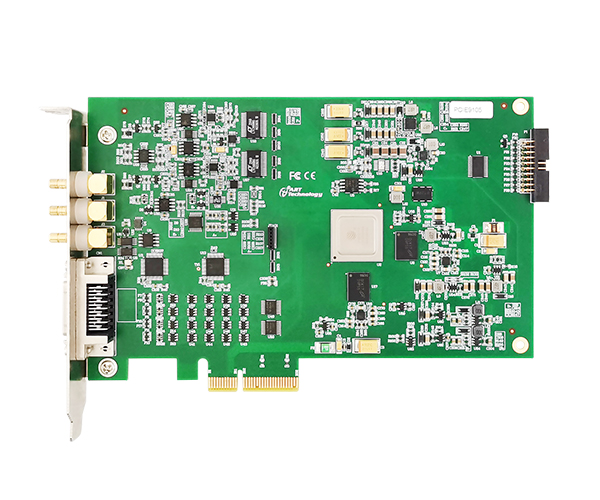

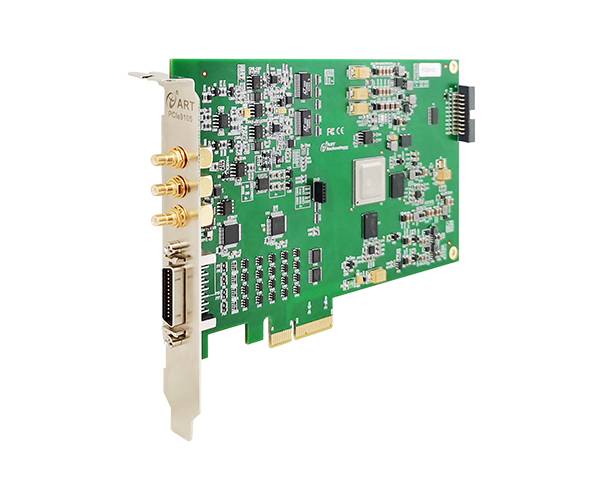

波形輸出卡：PCIe9105

PCIe9105是一款基于PCIe總線的任意波形發生器，該板卡提供2通道16bit可同步模擬量輸出，點頻率50MHz；內置DDS，支持頻率連續可調，步進0.1Hz，能夠生成用戶定義的任意波形以及正弦波、方波、三角波和鋸齒波等標準函數。

在線咨詢

AO模擬量輸出	通道數量	2路
	連接器	SMB
	點頻率	50MHz
	分辨率	16bit
	存儲器深度	每通道128M點RAM存儲器
	校準方式	軟件功能校準
	輸出誤差	±0.1% Max @ FSR
	輸出耦合方式	直流耦合
	通道輸出模式	可軟件配置同步輸出
	觸發源	軟件強制觸發、數字觸發、模擬觸發
	時鐘源選擇	內時鐘和外時鐘軟件可選
	電壓輸出方式	保護電壓	±12V
		輸出阻抗	50Ω
		壓擺率	300V/us
		上升/下降時間	40ns（典型值）
	最大輸出電壓	幅度范圍	負載	最大值(V)
		±5V	50Ω	±2.5V
			高阻抗	±5V
		±10V	50Ω	±5V
			高阻抗	±10V
數字量輸入輸出	通道數	共16路： P0.<0..7>， P1.<0..7>
	電氣標準	TTL兼容
	配置方式	程控I/O方向與狀態
	采樣方式	按需單點采樣

1. 產品光盤：1張

2. 保修卡：1張

3. 合格證：1張

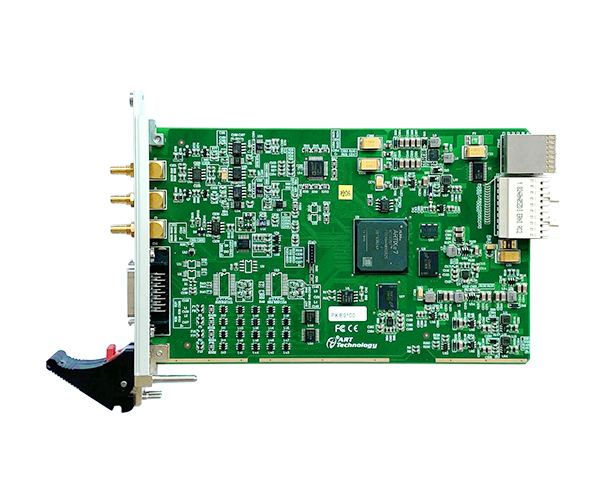

PXIe9100

PXIe9100是一款基于PXIe總線的任意波形發生器，該板卡提供2通道12bit可同步模擬量輸出，點頻率80MHz；內置DDS，支持頻率連續可調，步進0.1Hz，能夠生成用戶定義的任意波形以及正弦波、方波、三角波和鋸齒波等標準函數。
PXIe9101

PXIe9101是一款基于PXIe總線的任意波形發生器，該板卡提供2通道12bit可同步模擬量輸出，點頻率高達125MHz；內置DDS，支持頻率連續可調，步進0.1Hz，能夠生成用戶定義的任意波形以及正弦波、方波、三角波和鋸齒波等標準函數。

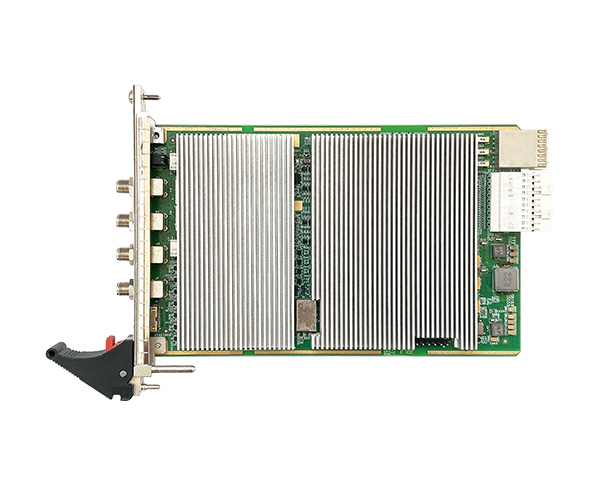

PXIe9116

PXIe總線的任意波形發生器，該板卡提供2通道可同步模擬量輸出，800MS/s采樣率，內置DDS，支持頻率連續可調，步進2.84μHz，能夠生成用戶定義的任意波形以及正弦波、方波、三角波和鋸齒波等精確標準函數。

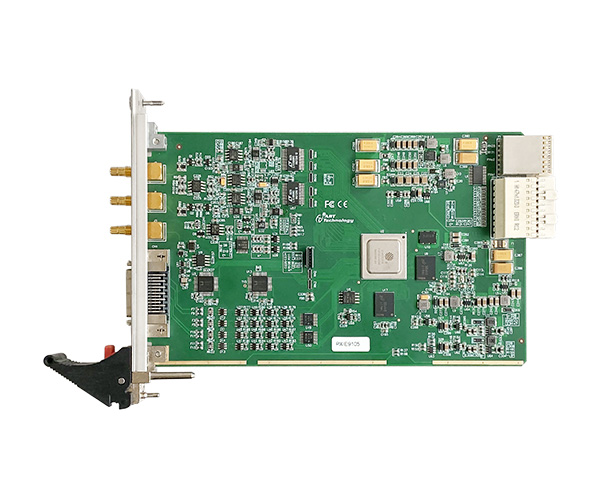

PXIe9105

PXIe總線的任意波形發生器，該板卡提供2通道可同步模擬量輸出，內置DDS，支持頻率連續可調，步進0.1Hz，能夠生成用戶定義的任意波形以及正弦波、方波、三角波和鋸齒波等標準函數，可以生成±5V、±10V幅度的信號；并且提供了16路可編程I/O，以滿足應用現場的多樣化需求。

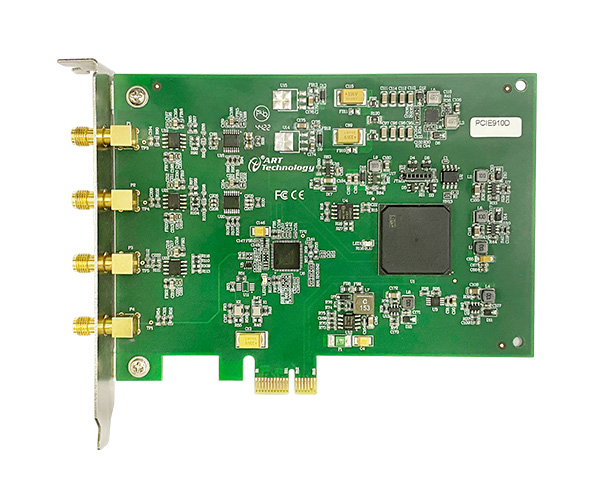

PCIe910D
