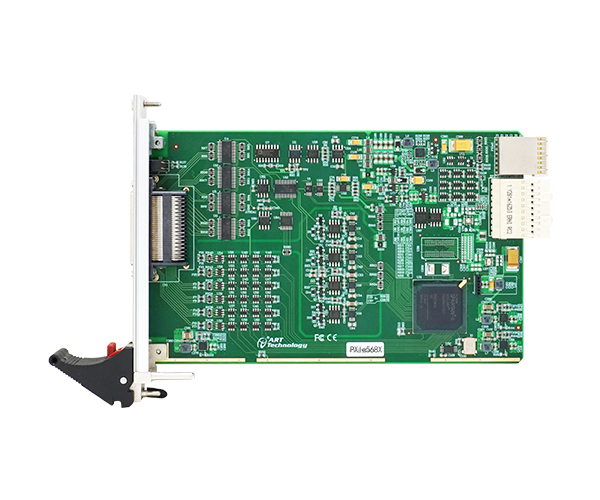

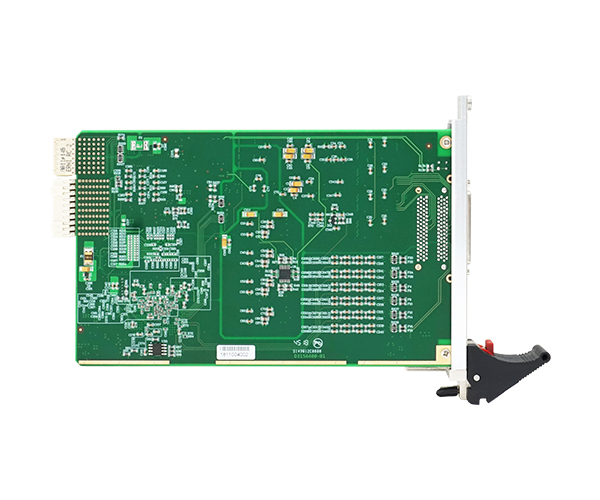

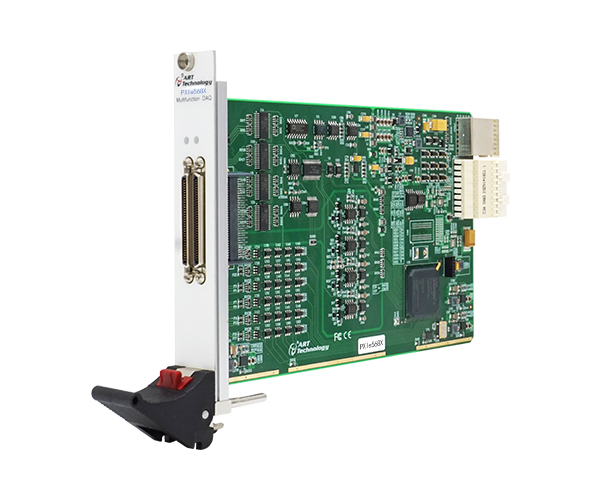

PXIe5680/1/2/3

多功能數據采集卡；該系列板卡最高提供64路模擬量輸入，2MSps最大采樣速率；4/2/0通道模擬量同步輸出；8路帶緩沖數字I/O；16/8路可編程I/O；2/1通道多功能計數器。

在線咨詢

連接器可選	可通過VHDCI-68芯屏蔽線纜連接SCB-A68D接線盒
AI模擬量輸入	ADC分辨率	18位（Bit）
	采樣范圍	±10V、±5V、±2V、±1V、±0.5V、±0.2V、±0.1V
	采樣模式	按需單點采集、連續采集、有限點采集
	存儲器深度	16K字（點）FIFO存儲器
	觸發源	軟件強制觸發、模擬觸發、數字觸發
AO模擬量輸出	分辨率	16位（Bit）
	量程	±10V
	驅動能力	5mA
	通道輸出模式	同步輸出
	生成模式	單點（按需）采樣、有限點采樣、連續采樣
CTR計數器	計數器位數	32
	電氣標準	TTL電平
	計數器功能	CI：邊沿計數、頻率測量、周期測量、半周期測量、脈寬測量、雙邊沿間隔測量、線性位置測量、角度位置測量
	計數器功能	CO：脈沖輸出
DI/O	通道數	8路支持帶緩存DIO（P0.<0..7>）
	PFI通道	16路(PXIe5680/5682)；8路(PXIe5681/5683)
	配置方式	程控I/O方向與狀態
	采樣方式	按需單點采樣、有限點采樣、連續采樣
軟件自動校準
支持多卡同步

1. 產品光盤：1張

2. 保修卡：1張

3. 合格證：1張
