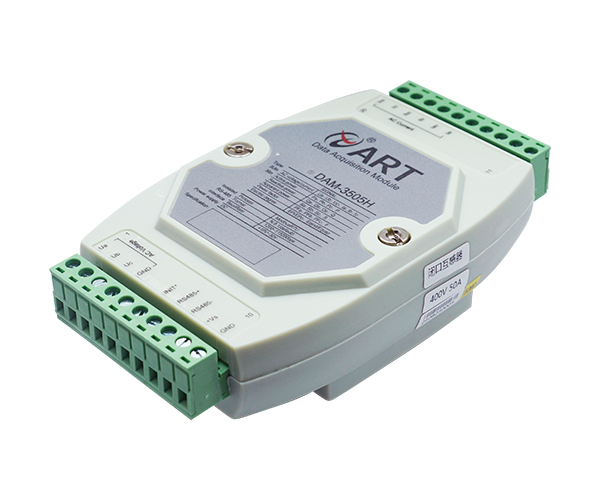

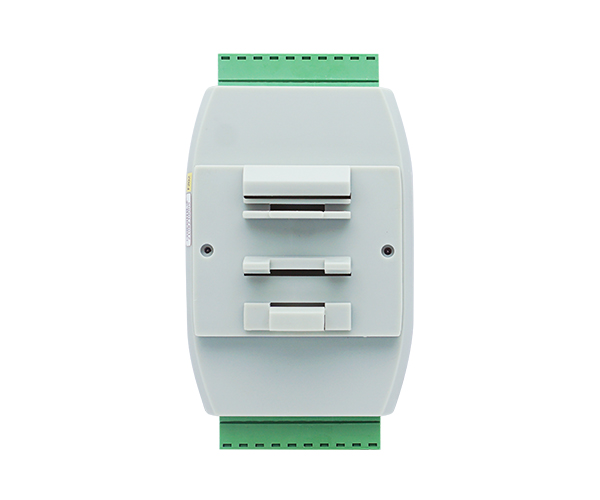

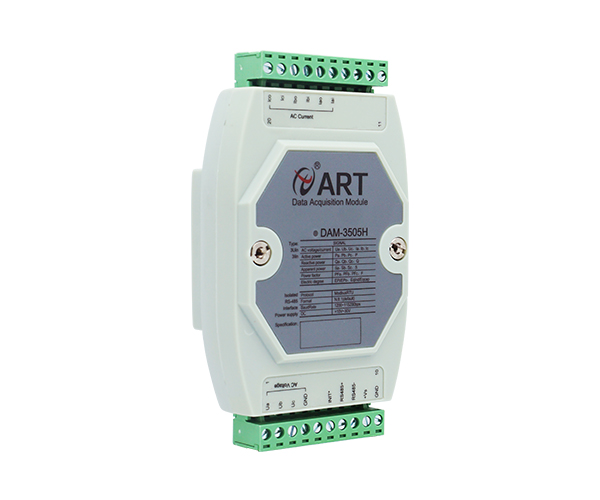

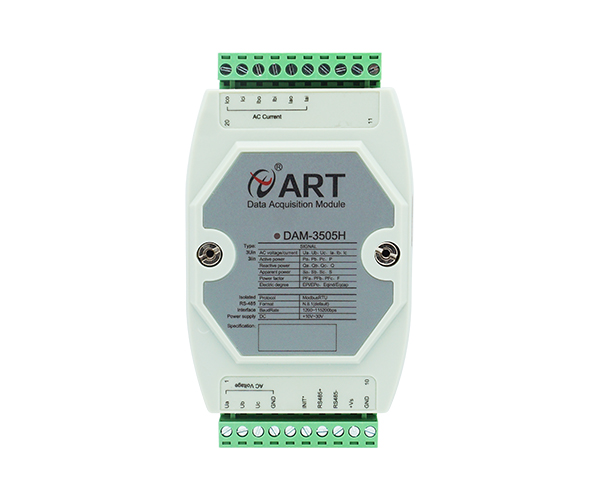

DAM-3505H

DAM-3505H為高速采集三相全參數交流電量采集模塊，RS485通訊接口，帶有標準ModbusRTU協議。配備良好的人機交互界面，使用方便，性能穩定。

在線咨詢

模擬量輸入
輸入通道	3路電流通道、3路電壓通道
輸入類型	電壓輸入，電流輸入
電壓量程（有效值）	默認400V（可定制，最大450V）
電流量程（有效值）	默認100A（可定制1A、5A、10A、20A、30A、50A、60A、80A、100A、 120A、150A、200A、250A、400A、500A）
溫濕度測量	T模塊帶板載溫濕度傳感器。R模塊支持外置溫濕度傳感器，默認支持ASAIR公司AM2305型號的溫濕度傳感器，也可定制其他型號的傳感器，支持I2C和單總線協議。
輸出參數	相電壓、相電流、線電壓、有功功率、無功功率、視在功率、功率因數、總電度、正向有功電度、正向無功電度、輸入頻率、三相總有功功率、三相總無功功率、三相總視在功率、三相總功率因數、三相總正相有功電度、三相總正相無功電度、三相總功率因數、濕度（僅T/R模塊支持）、溫度（僅T/R模塊支持）注：含T/R尾綴模塊具有測量環境溫度、環境濕度的功能，詳見1.5不同尾綴對比說明
采集信號	采集信號為電網標準交流信號，頻率不超過65Hz
采樣周期	可設置40ms~1000ms采集1次
分辨率	16位
采集精度	±2‰
電流互感器	外置電流互感器，見1.6外置互感器說明
能量	帶能量存儲功能
二次互感	帶二次互感功能
隔離電壓	3000V
其他
通訊接口	RS485
波特率	1200~115200bps
數據傳輸方式	可配置被動上傳或者主動上傳。主動上傳：同采樣頻率，每采集1次，上傳1次，最高25Hz。內容見后面MODBUS通信實例部分。被動上傳：根據485通訊速率，計算方法見后面計算說明部分。
看門狗	內置看門狗
供電電壓	+10V～30VDC
電源保護	電源反向保護
功耗	額定值0.75W @ 24VDC
操作溫度	-10℃～＋70℃
存儲溫度	-40℃～＋80℃

1. 產品光盤：1張

2. 保修卡：1張

3. 合格證：1張

4. 互感器：3個
