AI模擬量輸入 |
通道數 |
8通道（RSE、NRSE）、
4通道（DIFF） |
|
分辨率 |
12位 |
|
|
采樣速率 |
500KS/s |
|
|
量程 |
±10V、±5V、±2.5V、0~10V |
|
|
程控增益 |
1、2、4、8倍 |
|
|
校準方式 |
軟件自動校準 |
|
|
通道掃描模式 |
異步循環掃描 |
|
|
采集模式 |
按需單點采樣、有限點采樣、連續采樣 |
|
|
存儲器深度 |
4K 點FIFO |
|
|
耦合方式 |
直流耦合 |
|
|
觸發方式 |
開始觸發 |
|
|
觸發類型 |
模擬邊沿、數字邊沿 |
|
|
輸入阻抗 |
1GΩ |
|
|
DIO數字量 |
通道數 |
4路（復用PFI0~3） |
|
電氣標準 |
TTL兼容 |
|
|
配置方式 |
程控I/O方向與狀態 |
|
|
輸入速率 |
10MHz |
|
|
輸出速率 |
10MHz |
|
|
采樣方式 |
按需單點采樣 |
|
|
CTR計數器 |
通道數 |
1路 |
|
計數器位數 |
32位 |
|
|
計數器功能 |
邊沿計數 |
|
|
最大輸入頻率 |
5MHz |
|
|
最小電平脈寬 |
100nS |
|
|
電氣標準 |
TTL電平 |
|
|
采樣方式 |
按需單點采樣 |
1. 產品光盤：1張
2. 保修卡：1張
3. 合格證：1張

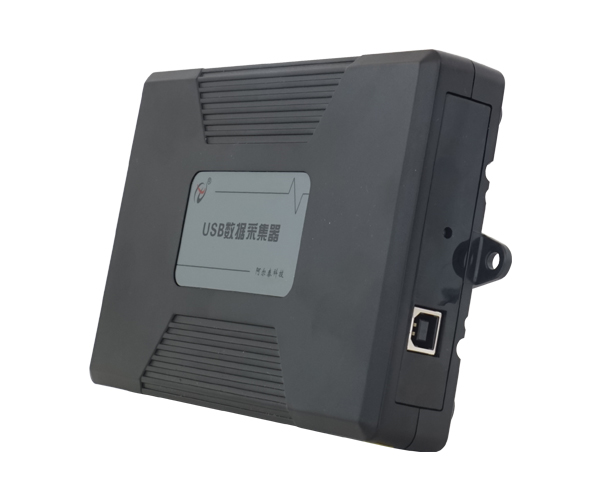

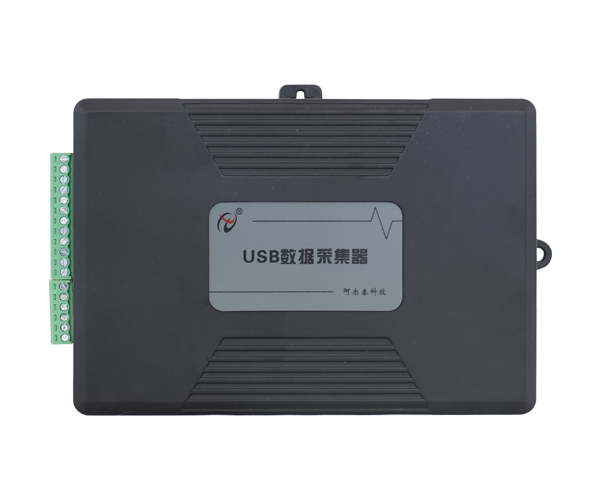

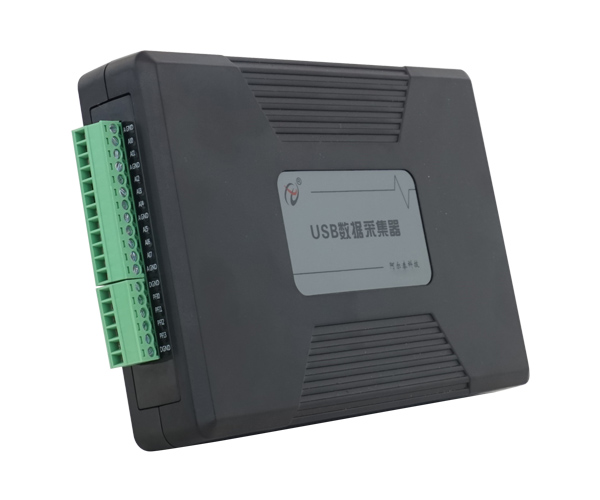

多功能數據采集卡，LabVIEW無縫連接，提供圖形化API函數，提供8通道（RSE、NRSE）、4通道（DIFF）模擬量輸入，4路可編程數字I/O，1路計數器。

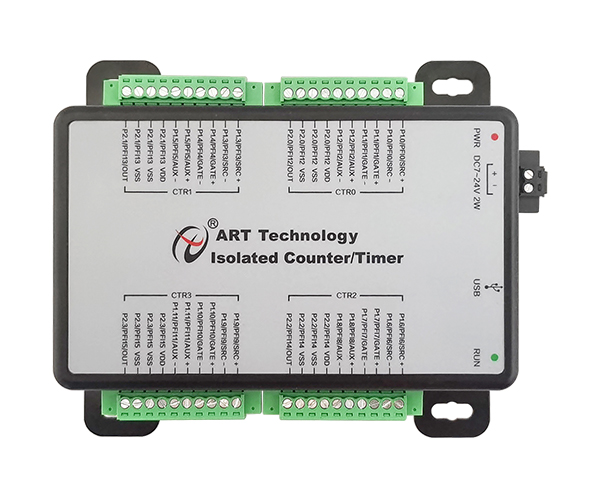

USB總線， 4路，隔離計數器模塊，可采集高達48V的電壓；與LabVIEW無縫連接，提供圖形化API函數。
8路模擬量電流輸入通道，16bit分辨率，采樣率高達250 kS/s，內置高精密轉換電阻，可直接量測±20mA的電流信號；8路靜態數字I/O，8路可編程I/O；以及2路多功能計數器。
USB總線多功能同步采集卡，16路單端模擬量輸入通道，16bit ADC分辨率；8路數字I/O，4路可編程I/O及1通道多功能計數器。與Labview無縫連接，提供圖形化API函數。
USB總線隔離模擬輸入同步采集卡，該系列采集卡提供了16位、8路差分模擬輸入通道，采樣率最高支持2MS/s，300Vrms的通道間CAT II隔離。
USB總線，多功能同步采集卡， 16bit，500kS/s，8路差分模擬量輸入通道；8路數字I/O，4路可編程PFI通道，以及1路多功能計數器。
