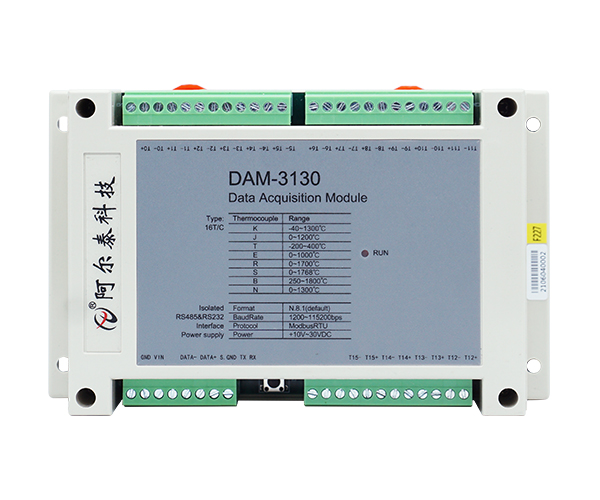

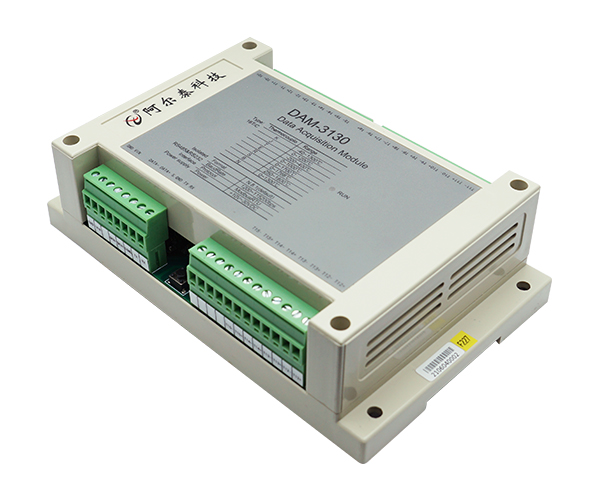

模擬量輸入 |
||
輸入通道 |
16路差分模擬量輸入 |
|
輸入類型 |
熱電偶 |
|
采集量程 |
K型熱電偶 |
-40~1300℃ |
J型熱電偶 |
0~1200℃ |
|
T型熱電偶 |
-200~400℃ |
|
E型熱電偶 |
0~1000℃ |
|
R型熱電偶 |
0~1700℃ |
|
S型熱電偶 |
0~1768℃ |
|
B型熱電偶 |
250~1800℃ |
|
N型熱電偶 |
0~1300℃ |
|
WRe5-WRe20 A型熱電偶 |
0~2500℃ |
|
WRe5-WRe26 C型熱電偶 |
0~2310℃ |
|
WRe3-WRe25 D型熱電偶 |
0~2315℃ |
|
采樣速率注1 |
前8路每通道采樣率 = 16SPS /(前8路使能通道數)注2
后8路每通道采樣率 = 16SPS /(后8路使能通道數) |
|
分辨率 |
16位,內部ADC采用24位芯片。 |
|
采集精度 |
±0.1% |
|
隔離電壓 |
1500VDC |
|
量程設置 |
所有通道共用一個量程 |
|
通道斷偶 |
具有斷偶檢測功能,可通過Modbus寄存器讀數斷偶狀態 |
|
補償方式 |
冷端補償 |
|
其他 |
||
通訊接口 |
RS485和RS232 |
|
波特率 |
1200~115200bps |
|
數據通訊速率注2 |
最大180次/秒(單模塊,115200bps下)
最大24次/秒(單模塊,9600bps下)
最大3次/秒(單模塊,1200bps下) |
|
看門狗 |
軟件看門狗 |
|
供電電壓 |
+10V~30VDC |
|
電源保護 |
電源反向保護 |
|
功耗 |
額定值1W @ 24VDC |
|
操作溫度 |
-10℃~+70℃ |
|
存儲溫度 |
-40℃~+80℃ |
1. 產品光盤:1張
2. 保修卡:1張
3. 合格證:1張
DAM-3047N為熱電阻采集模塊,帶有7路16位熱電阻采集,RS485通訊接口,帶有標準ModbusRTU協議。
DAM-3047NS為熱電阻采集模塊,帶有7路16位熱電阻采集,RS485通訊接口,帶有標準ModbusRTU協議。DAM-3047NS另外具有0.96寸顯示液晶屏。
