通道 |
64路雙向磁隔離數字I/O輸入輸出 |
|
|
隔離電壓 |
560V |
|
|
配置方式 |
程控I/O方向與狀態 |
|
|
DI |
輸入方式 |
Sink方式 |
|
工作電壓 |
0~0.7V（低電平）；2.5~40V（高電平） |
|
|
響應時間 |
10 us |
|
|
濾波時間 |
20us ~100s |
|
|
DO |
輸出方式 |
Sink方式 |
|
響應時間 |
20 us |
|
|
工作電壓 |
2.5~40V |
|
|
工作電流 |
3A @ Port0
1A @ Port1~4 |
|
|
上電狀態 |
上電狀態可配置 |
|
|
檢測改變功能 |
通道數 |
最大64路 |
|
檢測改變方向 |
上升沿、下降沿、上下沿 |
|
|
看門狗功能 |
超時時間 |
0 ~ 100s |
|
安全狀態 |
保持DO輸出值、安全狀態值、高阻 |
|
|

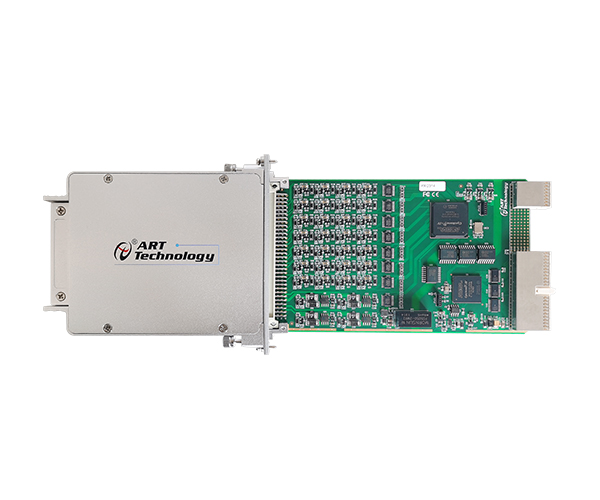

PXI2314可與TB-2314前置式接線盒配合使用，實現螺栓端子連接 |
||
1. 產品光盤：1張
2. 保修卡：1張
3. 合格證：1張
PCI總線 高密度 128路 光電隔離I/O卡
PCI總線 64路 光電隔離I/O卡
PXIe總線的64路雙向磁隔離I/O卡。
8路隔離數字量輸入，8路繼電器輸出。8路光隔離輸入通道在采集數字量輸入提供3750VDC的隔離保護，是噪聲環境或漂移數字量輸入的理想選擇；4個SPST、4個SPDT繼電器可以用作開關控制設備或小型電源短路開關。
8路隔離數字量輸入，8路繼電器輸出。8路光隔離輸入通道在采集數字量輸入提供3750VDC的隔離保護，是噪聲環境或漂移數字量輸入的理想選擇；4個SPST、4個SPDT繼電器可以用作開關控制設備或小型電源短路開關。
32路光隔離開關量共陽極或共陰極輸入、32路光隔離達林頓輸出。
