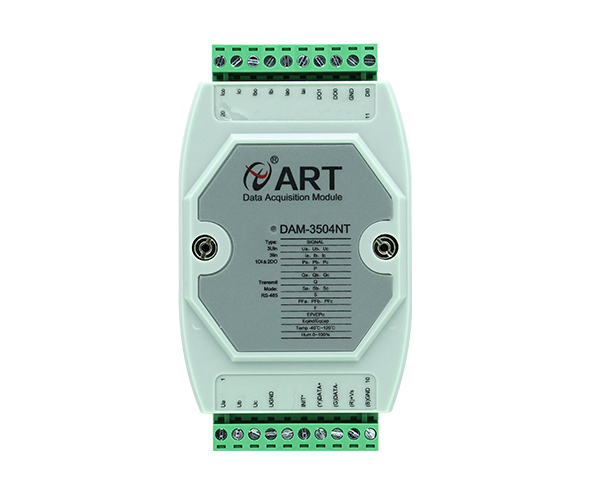

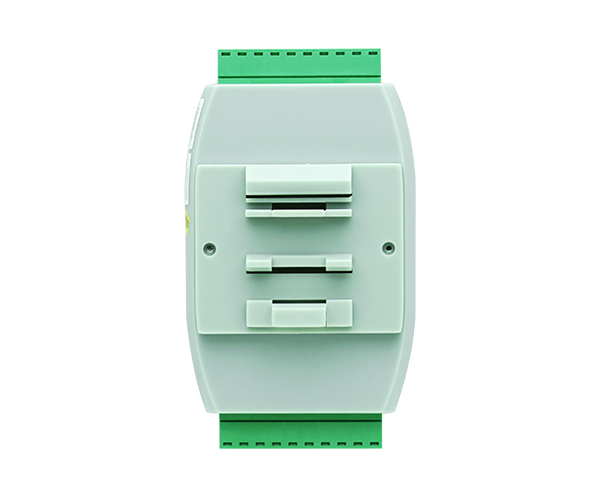

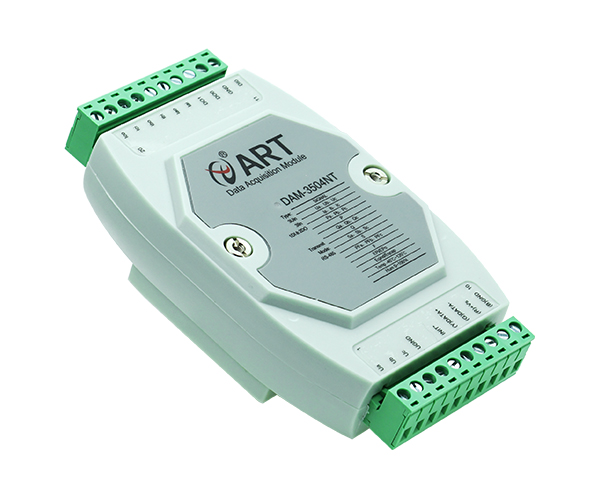

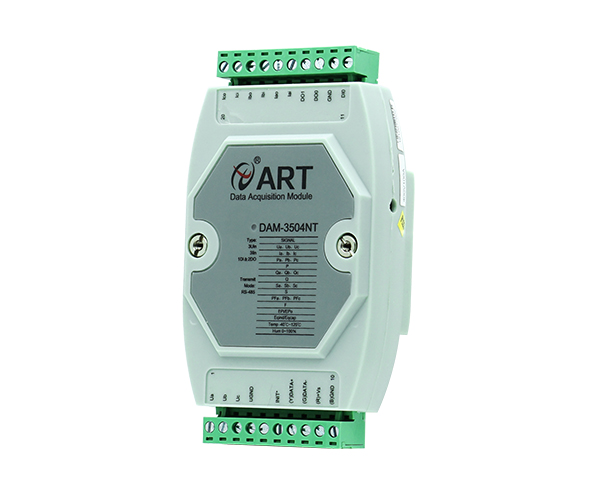

DAM-3504N（T）

DAM-3504N(T)為三相多功能交流電量采集模塊，可內置互感器，也可外置互感器，帶有1路數字量輸入、2路數字量輸出，RS485通訊接口，帶有標準ModbusRTU協議。配備良好的人機交互界面，使用方便，性能穩定。

在線咨詢

模擬量輸入
輸入通道	3路電流通道、3路電壓通道
輸入類型	電壓輸入，電流輸入
電壓量程（有效值）	默認400V（可定制，最大500V）
電流量程（有效值）	外置互感器：默認5A（可定制1A、5A、10A、20A、30A、50A、60A、80A、 100A、120A、150A、200A）
輸出參數	相電壓、相電流、線電壓、有功功率、無功功率、視在功率、功率因數、總電度、正向有功電度、正向無功電度、輸入頻率、三相總有功功率、三相總無功功率、三相總視在功率、三相總功率因數、三相總正相有功電度、三相總正相無功電度、三相總功率因數、濕度（僅T模塊支持）、溫度（僅T模塊支持）注：含T尾綴模塊具有測量環境溫度、環境濕度的功能，見1.5不同尾綴對比說明
采集信號	采集信號為電網標準交流信號，頻率不超過65Hz
采樣速率	電壓、電流每400ms采集1次，功率、電度每300ms采集1次
分辨率	16位
采集精度	±2‰
電流互感器	電流互感器，見1.6互感器說明
能量	帶能量存儲功能
二次互感	帶二次互感功能
隔離電壓	2500VRMS(浪涌保護電壓)
數字量輸入
輸入通道	1路TTL輸入
輸入通道電壓	邏輯電平0：0~+1V（最大）邏輯電平1：+3V～+5V
數字量輸出
通道數量	2路單端數字量輸出
數字量輸出	集電極開路輸出最大負載電壓30V，每通道最大負載電流100mA
其他
通訊接口	RS485/RS232可選，默認485
波特率	1200~115200bps
數據傳輸速率	<10Hz
看門狗	內置看門狗
供電電壓	+10V～30VDC
電源保護	電源反向保護
功耗	額定值0.75W @ 24VDC
操作溫度	-10℃～＋70℃
存儲溫度	-40℃～＋80℃

1. 產品光盤：1張

2. 保修卡：1張

3. 合格證：1張

4. 外置互感器（選配）：3個
