系統 |
處理器 |
Intel® Core™ i7-4700EQ/I5-4400E/I3-4100E Processor /
Intel® Celeron® Processor 2000E |
|
芯片組 |
Intel® QM87 Express 芯片組 |
|
|
內存 |
板載4GB DDR3L 內存顆粒 |
|
|
CompactPCI總線 |
J1支持32bit，33/66MHz PCI 總線
兼容PICMG2.0核心規范
3.3V/5V VIO 信號環境 |
|
|
看門狗 |
0-255秒可編程看門狗 |
|
|
顯示接口 |
VGA |
1個VGA（是通過后IO引出） |
|
DVI-D |
1個DVI-D |
|
|
DP |
CPCI76C1D：2個DP |
|
|
I/O接口 |
USB2.0 |

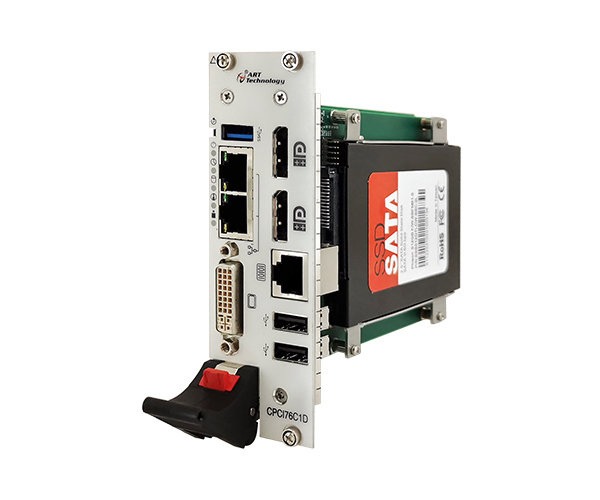

CPCI76C1D：前面板有2個USB2.0接口，其余6個USB2.0是通過后IO引出 |
|
USB3.0 |
CPCI76C1D：前面板有1個USB3.0接口 |
|
|
串口 |
4路RS232
CPCI76C1D：其中1路于前面板以RJ45接口引出，一路以排針形式引出，
支持RS-232/RS-422/RS-485 三種工作模式，其余兩路通過后IO引出。 |
|
|
以太網口 |
4路10/100/1000Base-TX，3個Intel{C}{C}R{C}{C}82574L/
1個I218-V（CPCI76C1D：前面板有兩個以太網接口,其余兩路通過后IO引出） |
|
|
存儲設備 |
SATA接口 |
6路SATA3.0接口
CPCI76C1D：3個位于主板以及接口擴展板上，其余3路通過后IO引出 |
|
1個mSATA接口 |
||
|

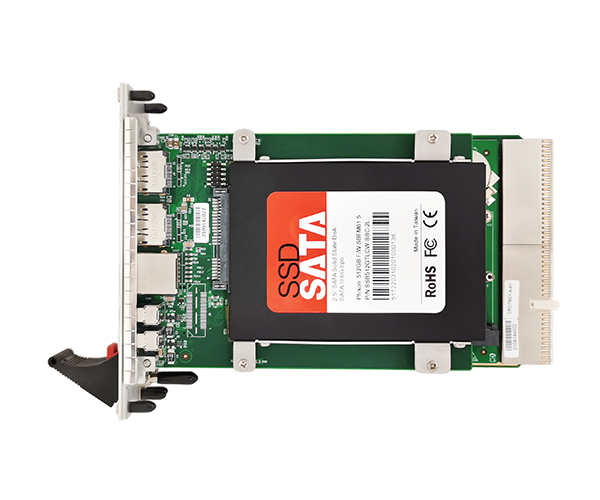

CPCI76C1D：2.5" SATA HDD/SSD |
||
|
板載8G SSD（可定制） |
||
|
應用環境
與
機械尺寸 |
工作溫度 |
0-60℃（-20℃-70℃可定制，配SSD） |
|
存儲溫度 |
-40-80℃ |
|
|
相對濕度 |
5%-95%，無凝露 |
|
|
尺寸 |

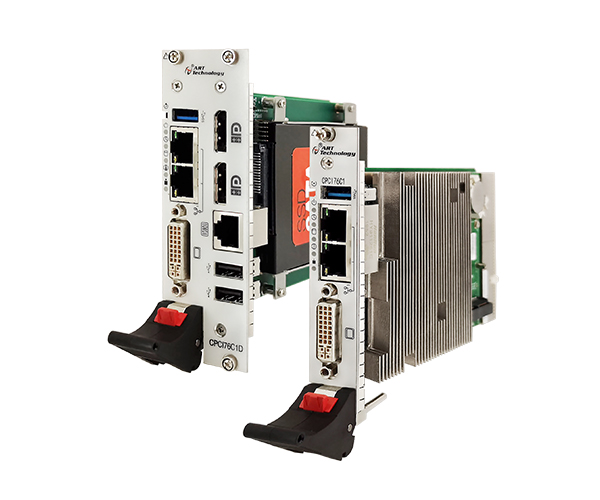

200.8mm(L)×130.5mm(W)×20.32mm（H）（CPCI76C1）
200.8mm(L)×130.5mm(W)×40.64mm（H）（CPCI76C1D） |
|
|
供電電源 |
5V與3.3V供電 |
|
|
典型功耗 |
+5V@10A；+5%/-3% |
|
|
操作系統 |
Win7/Win8/ Win10/Linux |
|
1. 產品光盤：1張
2. 保修卡：1張
3. 合格證：1張
