系統 |
處理器 |
集成Intel®1037U/1.8GHz雙核處理器，TDP功耗17W |
|
芯片組 |
采用Intel®NM70高速芯片組 |
|
|
內存 |
1*SO DDRIII插槽，支持1600/1333MHz內存，
支持高達8GB |
|
|
看門狗 |
支持硬件復位功能(256級，0~255秒) |
|
|
顯示接口 |
LVDS |
1個，支持雙通道24BIT |
|
HDMI |
2個 |
|
|
VGA |
1個，支持VGA;HDMI;LVDS同步/異步顯示 |
|
|
存儲設備 |
SATAII硬盤接口 |
2個，傳輸速度可達3Gbps |
|
I/O接口 |
音頻 |
板載ALC662 6聲道高保真音頻控制器，
支持MIC/Line-out.功放，功放建議使用3Ω2W喇叭 |
|
擴 展 |
1* Mini-PCIE插槽 支持WIFI/3G模塊(跳線控制功能互換)
1* MSATA插槽 支持SSD/WIFI，SSD傳輸速度達6Gbps
(跳線控制功能互換) |
|
|

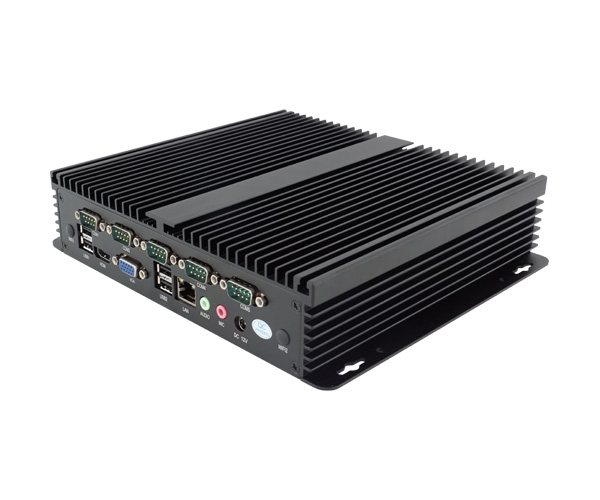

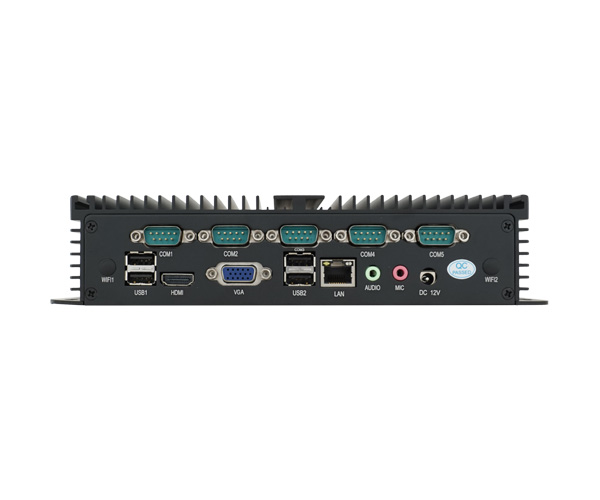

背板I/O 接口 |
4* USB2.0接口；1* HDMI接口；1* VGA接口 ；
1* RJ-45網絡接口
1* Line out（綠色）；1* Mic （紅色)；
1* 12V DC_JACK輸入 |
|
|
內置I/O接口 |
1* LVDS接口(2*15pin)，支持雙通道24BIT LCD顯示
1* LVDS背光接口(1*6pin）；1* JHDMI接口(2*8Pin)
1* JVGA1接口(2*5pin) 與DB15相同信號
6* RS232串口，COM2/COM3支持485/422，
且具有第9PIN帶電功能
1* RS485/422接口 2*5Pin；1* LPT打印口(2*13pin）
4* USB2.0接口(Mini-PCIE插槽若支持3G模塊，
其主板只支持2個USB2.0)
1* PS/2鼠標鍵盤接口(1*6Pin)；
1* 前面板音頻接口(2*5pin）
1* SIM卡座；2* 硬盤供電接口；
1* 前面板功能按鈕和指示燈接口(2*5pin)
1* 4pin ATX 12V輸入輸出電源接口 |
|
|
風扇接口 |
1* CPU風扇接口4pin;1* 系統風扇接口3pin |
|
|
GPIO |
支持4路輸入輸出GPIO |
|
|
BIOS |
AMI 32Mb Flash ROM |
|
|
以太網接口 |
接口 |
1* RTL8111E千兆網卡芯片，支持網絡喚醒/PXE功能 |
|
應用環境
與
機械尺寸 |
工作溫度 |
-10℃～60℃ |
|
儲存溫度 |
-20℃～70℃ |
|
|
工作濕度 |
5%-95%相對濕度，無冷凝 |
|
|
尺寸 |
170mm x 170mm |
|
|
電源 |
供電電源 |
DC_12V單電源輸入 |
1. 產品光盤：1張
2. 保修卡：1張
3. 合格證：1張
