MK-1000門控系統簡介

1.1 前言

       中大型倉庫一般由多個倉庫組成，每個倉庫具有上百個倉庫門，人工控制倉庫門的開啟、閉合等耗時耗力，隨著電子信息自動化發展，集中控制倉庫門成為現實。本系統可通過網絡靈活控制某個倉庫的某個門開啟、閉合、停止，也可控制所有門同時開啟、閉合、停止。可隨意配置倉庫名稱、門功能名稱，可配置控制主機的權限、密碼，使用靈活、簡便，安全。

1.2 硬件系統構成

       MK-1000門控系統設備主要包括3層：監控主機，網絡設備，現場設備。

       監控主機層主要兩類主機：中心監控主機和分管監控主機。中心監控主機有超級管理權限，控制系統中所有門機，即現場設備。分管監控中心僅能夠控制本中心監控下的現場設備。中心監控主機和分管監控主機均采用我公司的工控機FLB96A1。每臺工控機中安裝一套本公司自主研發的門控系統管理平臺軟件。

       網絡設備層：可以根據現場實際情況采用不同的通信方案，只需保證所有控制設備存在于同一網段即可，主要由交換機、路由器等設備組成，主要是市場上主流的TPLink、DLink等品牌。下面1.2網絡拓?fù)鋱D中采用的是環形網絡。

       現場設備層：主要功能是控制門控電機開關停止，包含兩部分設備：一是網絡控制模塊，指我公司研發的控制模塊DAM-E3024A

一是門機控制板，我公司主要使用大連西賽德門機控制板。

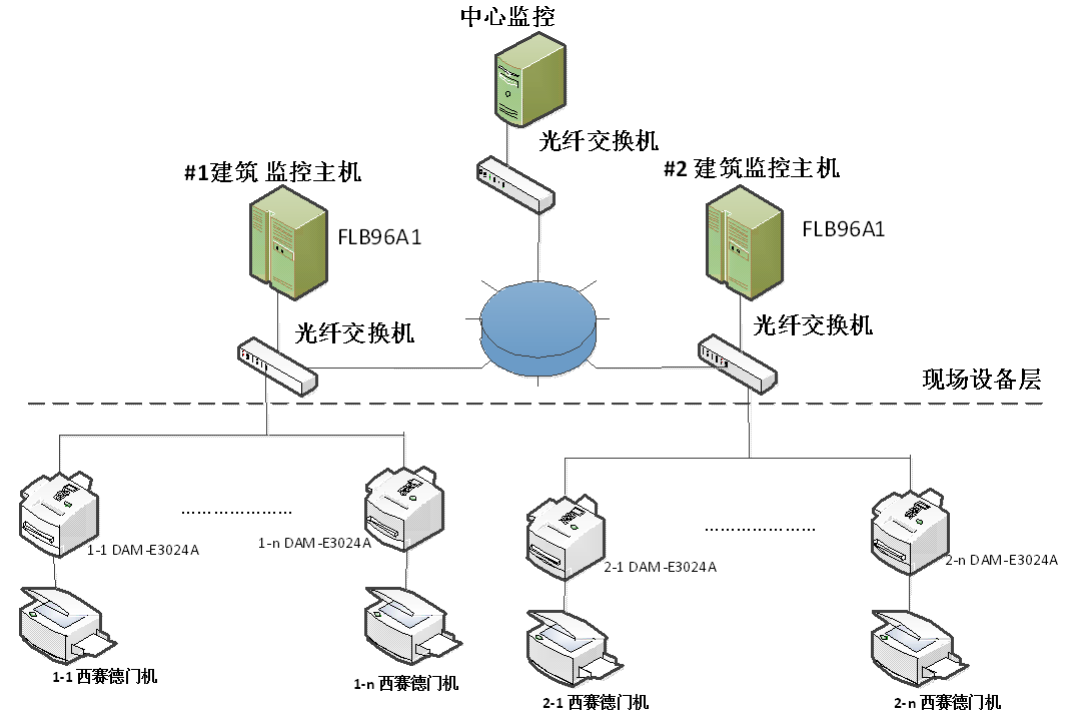

1.3 應用圖

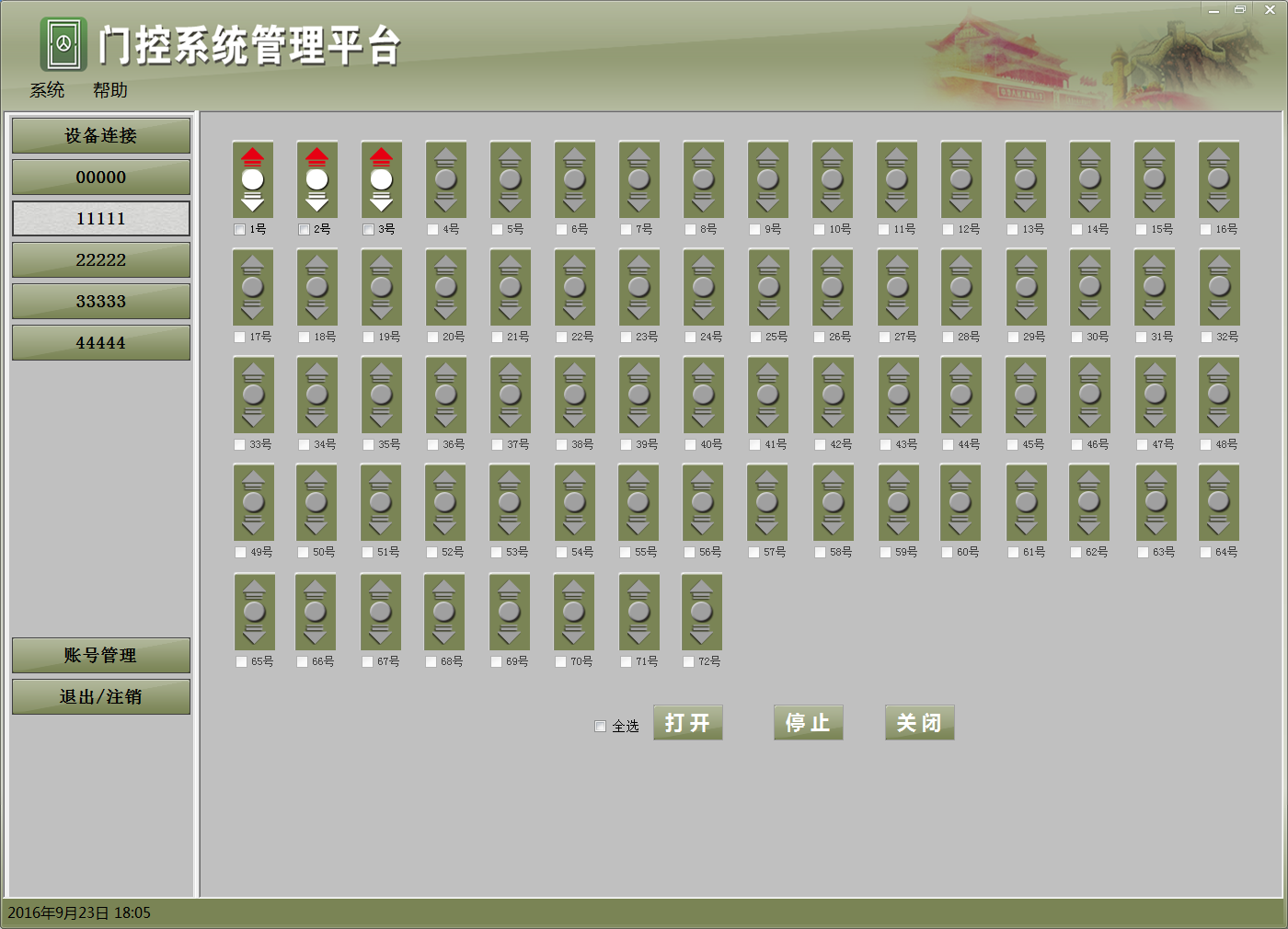

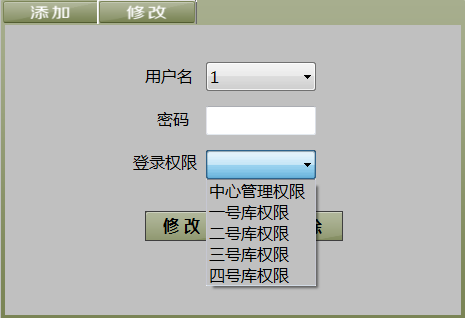

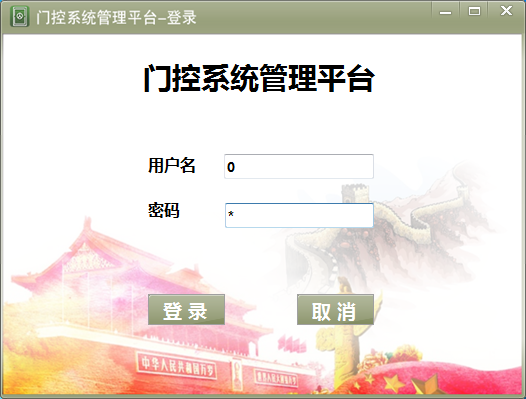

1.4 軟件界面

本公司自主研發的門控系統管理平臺軟件，方便客戶操作管理系統中的網絡設備，界面風格多樣，簡單易上手。

1.5 監控主機性能指標

 監控主機型號FLB96A1，是一款多功能高性能無風扇嵌入式工控整機，采用Intel® BayTrail – I E3800 系列處理器，內置 4GB DDR3L SODIMM 內存，并具有豐富可靠的外設。

 機械尺寸及應用環境

 機械尺寸：200mm（L）×190mm(W) ×64mm(H)

 工作溫度：0～60℃

 存儲溫度：-40～80℃

 相對濕度：5%～95% （無冷凝）

 功能指標

 CPU：Intel® BayTrail – I E3800 系列處理器

 內存：4GB DDR3L SODIMM內存

 總線接口：Mini PCIe（支持SIM卡）

 4個USB2.0接口、1個USB3.0接口

 2個10/100/1000BASE-T 以太網接口

 1個SATA2.0 7P接口

 1個mSATA接口

 指示燈：2個電源指示，2個SATA指示

 1個VGA顯示接口

 1個DVI-D顯示接口(分辨率：1920*1080)

 1個2 port音頻接口：1*Mic in, 1*Line out

 1個8路的GPIO

 串口：6路RS-232/RS-485/RS-422復用串口,出廠默認均為RS-232方式

 供電電壓：5V

 系統功耗：15W

 操作系統：win7、win8、win10、linux（門控系統中主要采用win7系統）

 注意：典型功耗是基于以上配置閑置狀態的數值，開關機間隔時間需3秒以上。

1.6 網絡控制模塊性能

 我公司研發的DAM-E3024A為3路A型繼電器輸出，以太網通訊模塊。

 主要指標：

 3路A型繼電器輸出

 繼電器輸出：觸點容量：250VAC@1A 30VDC@2A

 繼電器接通時間：7ms

 繼電器自動斷開時間：默認3S，時間可以設置

 擊穿電壓：500VAC

 絕緣電阻：≥1000MΩ

 供電電壓：7V～30V

 功耗：1.5W/12VDC

 操作溫度：-10℃～＋70℃

 存儲溫度：-20℃～＋85℃
