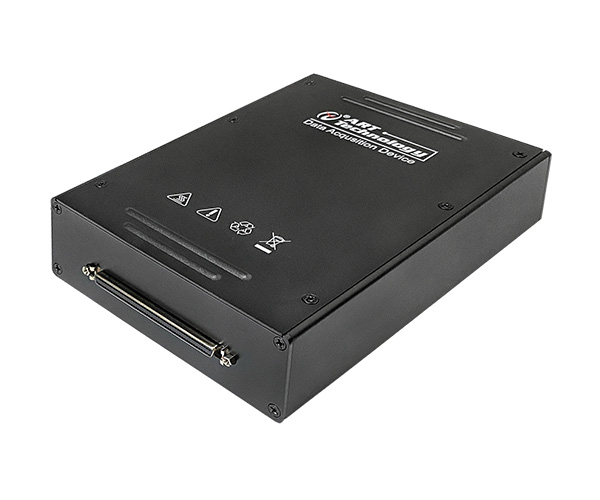

型號 |
NET5690-D3、NET5690-D6 |
||
|
總線類型 |
1000M以太網通訊 |
||
|
產品系列 |
高輸入范圍數據采集卡 |
||
|
連接器 |
SCSI100 母座 |
||
|
AI模擬量輸入 |
型號 |
NET5690-D3 |
NET5690-D6 |
|
采樣范圍 |
±30V |
±60V |
|
|
輸入阻抗 |
300kΩ |
600kΩ |
|
|
保護電壓 |
±100V |
||
|
ADC分辨率 |
16bit |
||
|
通道數 |
64路單端/32路差分 |
||
|
最大采樣速率 |
250Ksps |
||
|
多通道采樣速率 |
各通道最大采樣速率 / 設置的采樣通道總數 |
||
|
通道掃描模式 |
異步循環掃描 |
||
|
采集模式 |
按需單點采樣、有限點采樣、連續采樣 |
||
|
存儲器深度 |
內置DDR3，最大緩存128MB |
||
|
模擬帶寬 |
100kHz （-3dB典型值） |
||
|
耦合方式 |
直流耦合 |
||
|
校準方式 |
外部接基準源，軟件界面自動校準 |
||
|
觸發源 |
軟件強制觸發、模擬觸發、數字觸發 |
||
|
時鐘源 |
內時鐘、外時鐘 |
||
|
通道 |
Port0：8路不帶緩存DIO（P0.<0...7>）
Port1：8路PFI（PFI<0...7>/P1） |
||
|
采樣方式 |
按需單點采樣 |
||
|
電氣標準 |
TTL兼容 |
||
|
配置方式 |
程控I/O方向與狀態 |
||
1. 產品光盤：1張
2. 保修卡：1張
3. 合格證：1張
以太網總線多功能同步數據采集卡；16路，18bit，差分模擬輸入通道，提供2MS/s、1MS/s、500KS/s三種采樣率可選型；支持4路模擬量同步輸出，8路帶緩沖數字I/O，16路可編程I/O及2通道多功能計數器。TCP/IP協議的千兆以太網，可確保采集過程中數據無損傳輸，非常適合長距離高分布測量。
以太網總線多功能同步數據采集卡，該系列板卡最提供8路差分模擬輸入通道，16bit分辨率，提供2MS/s、1MS/s、500KS/s三種采樣率可選型，靈活的通道轉換量程，同時用戶可通過多卡級連的方式擴展通道數量；提供2路模擬量同步輸出，16bit分辨率；支持8路帶緩沖數字I/O，16路可編程I/O，2路多功能計數器。TCP/IP協議的千兆以太網，可確保采集過程中數據無損傳輸，非常適合長距離高分布測量。
以太網總線多功能同步數據采集卡，該系列板卡最提供4路差分模擬輸入通道，16bit分辨率，提供2MS/s、1MS/s、500KS/s三種采樣率可選型，靈活的通道轉換量程，同時用戶可通過多卡級連的方式擴展通道數量；提供2路模擬量同步輸出，16bit分辨率；支持8路帶緩沖數字I/O，8路可編程I/O，1路多功能計數器。TCP/IP協議的千兆以太網，可確保采集過程中數據無損傳輸，非常適合長距離高分布測量。
