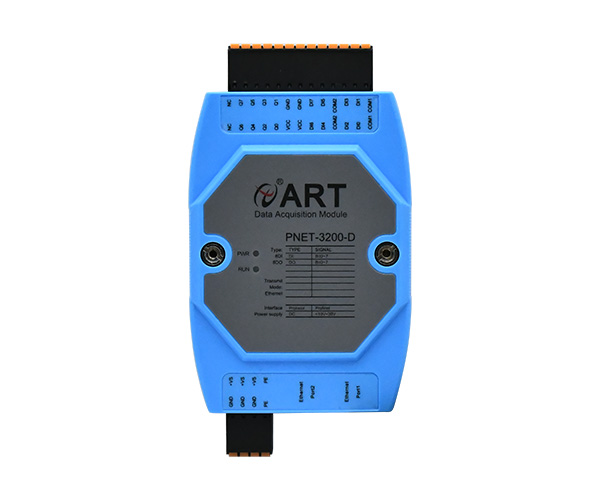

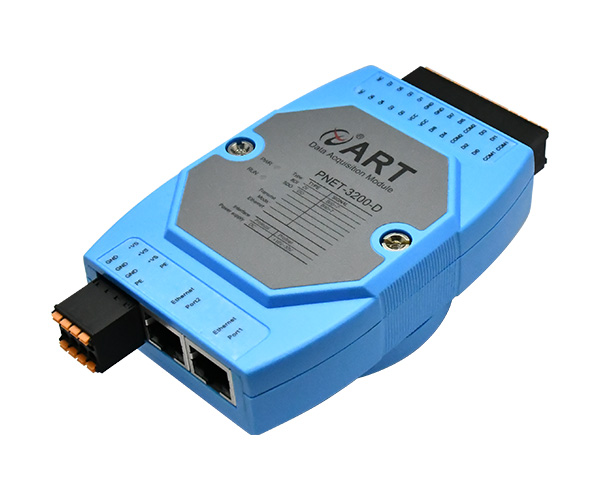

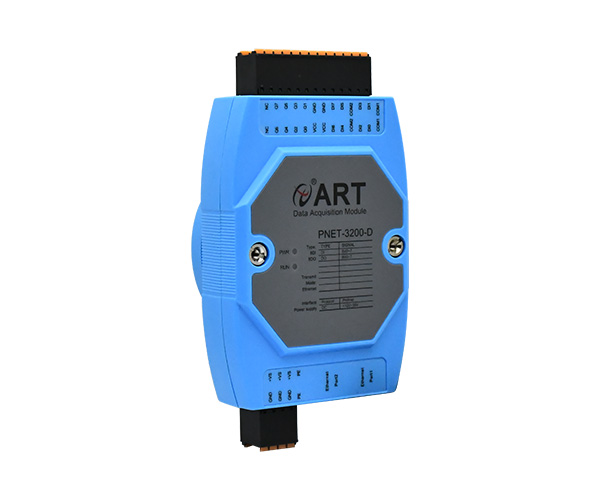

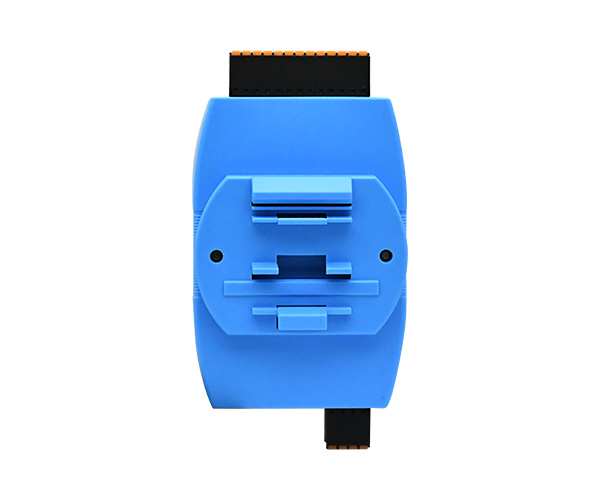

PNET-3200-D

PNET-3200-D是一款一體式PROFINET協議遠程IO模塊，用于將 IO 數據映射到PROFINET。使用GSD文件進行集成，PLC 免代碼讀取、寫入 IO 端口。模塊支持兩個 RJ45 以太網端口具有交換機功能。

在線咨詢

通用參數：

接口參數
總線協議	Profinet
I/O 站數	根據主站
最小循環時間	1ms
傳輸距離	≤100 m（站站距離）
輸入最大過程數據量	1024Bytes
輸出最大過程數據量	1024Bytes
數據傳輸介質	Ethernet CAT5 電纜
傳輸速率總線接口	100Mbps 2×RJ45
技術參數
組態方式	通過主站
電源	+10V~30 VDC
供電功率	2.5W
端口防護	過壓保護、過流保護、反向保護
尺寸	133.5×72×43.5mm
工作溫度	-10℃~+60℃
存儲溫度	-20℃~+80℃
相對濕度	95%，無冷凝

數字量參數：

數字量輸入
輸入額定電壓	24 VDC
輸入額定電流	10mA
輸入信號點數	8
輸入信號類型	PNP/NPN
“0”信號電壓（NPN）	+10~24V
“1”信號電壓（NPN）	0~+3V
“0”信號電壓（PNP）	0~+3V
“1”信號電壓（PNP）	+10~24V
信號隔離方式	光耦隔離500VAC
數字量輸出
額定電壓	24 VDC
信號點數	8
信號類型	NPN
負載類型	阻性負載、感性負載、燈負載
單通道額定電流	NPN型 Max：500mA
輸出壓降	< 1V
信號隔離方式	光耦隔離500VAC

1. 產品光盤：1張

2. 保修卡：1張

3. 合格證：1張
