背板 |
1個系統插槽、5個PXIe混合外設插槽、12個PXI外設插槽 |
|
|
時鐘：BNC 10MHz時鐘輸入輸出接口，10MHz同步時鐘選擇，
支持PXIe_CLK100MHz時鐘，無時鐘觸發槽 |
||
|
數據吞吐量：系統槽支持2LINK，最大吞吐量為16GB/s
2槽最高支持 8GB/s 獨立帶寬；
3/4/5/6 槽最高支持 4GB/s 獨立帶寬 |
||
|
支持66MHz PCI 總線時鐘 |
||
|
V(I/O)：+3.3V/+5V（出廠默認為5V） |
||
|
輸出接口：PS_ON# PRST# |
||
|
風扇接口：4個調速風扇接口（支持12V風扇） |
||
|
電源 |
1個24Pin標準ATX電源接口、1個8Pin 12V ATX電源接口 |
|
|
物理特性 |
背板最大功率下的電壓壓降：<20mV |
|
|
外觀尺寸（mm）：144.70×430.26×2.5（寬度×高度×厚度） |
||
|
阻抗：65ohm ±10%用于跟蹤 |
||
|
操作環境 |
溫度范圍 |
0～70℃ |
|
相對濕度 |
5～95% |
|
|
存儲環境 |
溫度范圍 |
-40～85℃ |
|
相對濕度 |
5～95%，無凝露 |
|
1. 產品光盤：1張
2. 保修卡：1張
3. 合格證：1張

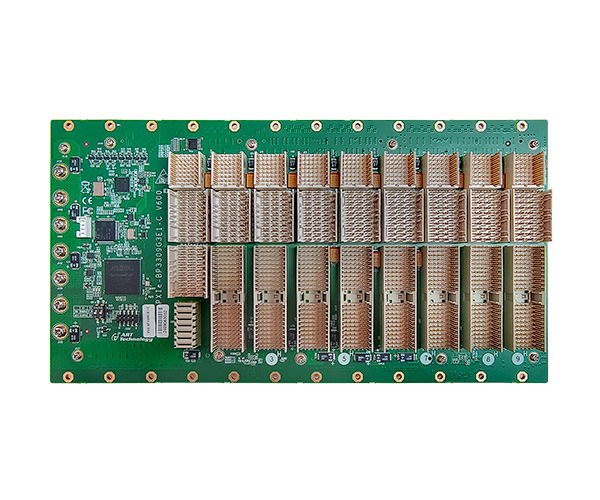

阿爾泰科技PXIe-BP3309G3E1是一款9槽GEN3.0 PXI Express背板，符合PXI Express和cPCI Express規范。提供了一個system插槽、8個PXI Express混合外設插槽，以滿足用戶更高帶寬的多樣測控應用需求。

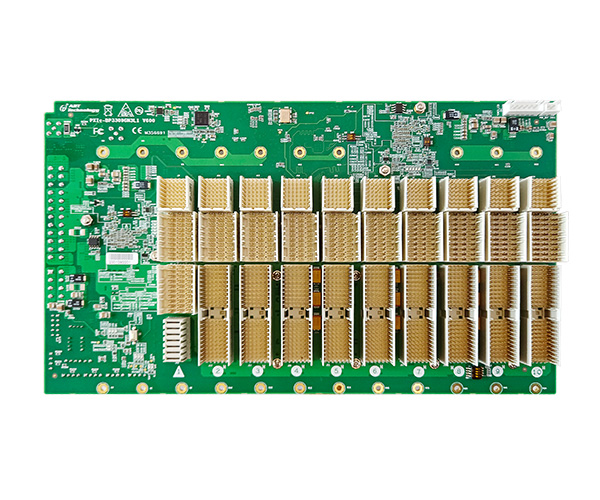

PXIe-BP3309GN3L1背板符合PXI Express和cPCI Express規范，提供了1個system插槽、9個混合設備插槽。PXIe-BP3309GN3L1系統帶寬最大可支持16GB/s，以滿足用戶更高帶寬的多樣測控應用需求。
阿爾泰科技PXIe-BP3309G3E1是一款8槽GEN3.0 PXI Express背板，符合PXI Express和cPCI Express規范。提供了1個system插槽、7個PXI Express混合外設插槽，以滿足用戶更高帶寬的多樣測控應用需求。
