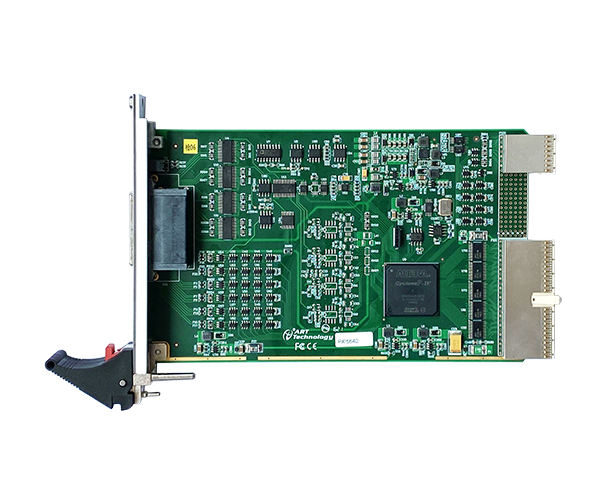

5643

多功能數據采集卡；該系列板卡最高提供64路模擬量輸入，2MSps最大采樣速率；最高提供4通道模擬量同步輸出；8路帶緩沖數字I/O；16路或8路可編程I/O；2路或1路多功能計數器。

在線咨詢

型號	AI			AO			CTR	DIO
型號	分辨率	通道	采樣率	分辨率	通道	轉換速率	通道	通道
PXI5640	16	64路單端/32路差分	2MS/s	16	4	2MS/s	2	24路
PXI5641	16	32路單端/16路差分	2MS/s	16	2	2MS/s	1	16路
PXI5642	16	64路單端/32路差分	2MS/s	--	--	--	2	24路
PXI5643	16	32路單端/16路差分	2MS/s	--	--	--	1	16路

AI模擬量輸入	ADC分辨率	16位（Bit）
	采樣范圍	±10V、±5V、±2V、±1V
	采樣速率	單通道：最大采樣速率為2MSps 多通道：各通道最大采樣速率=500 KSps/設置的采樣通道總數 多通道切換時，總采樣速率最大500KSps
	采樣模式	按需單點采樣、有限點采樣、連續采樣
	存儲器深度	16K字（點）FIFO存儲器
	通道掃描模式	異步循環掃描
	觸發源	軟件強制觸發、模擬觸發、數字觸發
AO模擬量輸出	分辨率	16位（Bit）
	最大轉換速率	2Msps
	輸出范圍	±10V
	驅動能力	5mA
	通道輸出模式	同步輸出
	生成模式	單點（按需）生成、有限點生成、連續生成
CTR計數器	計數器位數	32位
	電氣標準	TTL電平
	計數器功能	CI：邊沿計數、頻率測量、周期測量、半周期測量、脈寬測量、雙邊沿間隔測量、線性位置測量、角度位置測量
	計數器功能	CO：脈沖輸出
DI/O	通道數	8路支持帶緩存DIO（P0.<0..7>）
	PFI通道	16路(PXI5640/5642)；8路(PXI5641/5643)
	配置方式	程控I/O方向與狀態
	采樣方式	按需單點采樣、有限點采樣、連續采樣
軟件自動校準
支持多卡同步

1. 產品光盤：1張

2. 保修卡：1張

3. 合格證：1張
