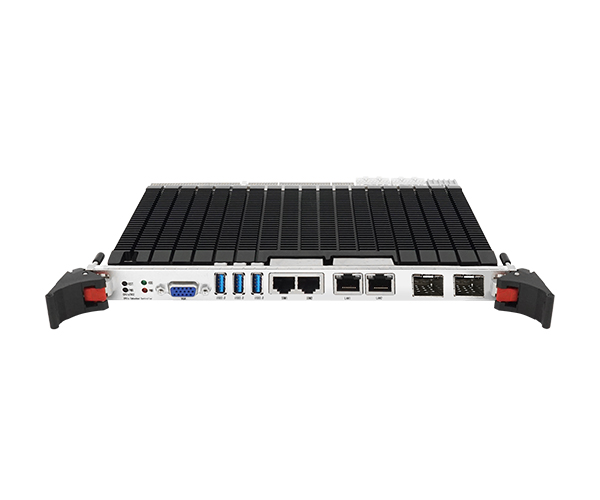

該主板還提供豐富 I/O接口。前面板包含一個VGA顯示接口、三個USB 3.0接口、兩個國產的千兆以太網口，兩路光口和兩路多功能串口，兩路CAN口（與串口R422引腳復用）。后面板提供一個HDMI顯示接口、一個USB 3.0、三個USB 2.0、兩路SATA接口、一路HDMI顯示、一路Line IN、一路Line OUT、一路Mic IN、兩路TTL串口、一路TTL CAN口。操作系統可選預裝Linux開源操作系統，如Debian 9和CentOS 7.5等，也可選獨有的國產銀河麒麟操作系統。
|
處理器 |
飛騰 FT -2000/4 四核高性能處理器，主頻 2.6GHz |
|
PXI Express
鏈路能力 |
2-Link/4-Link
2-Link:PCI Express配置為1x8+1x16
4-Link:PCI Express配置為4x4 |
|
內存 |
板載8GB DDR4顆粒 |
|
顯示接口 |
1xVGA(前面板輸出與后I/O輸出可切換)
1xHDMI(后I/O輸出) |
|
串口 |
2路RS232/485/422(前面板輸出)
2路TTL(1路為全功能串口，后I/O輸出) |
|
網口 |
2路國產10/100/1000 BASE-T(前面板輸出)
2路i210 10/100/1000 BASE-T(后I/O輸出) |
|
光口 |
2路(前面板輸出，只使用于0~70℃) |
|
音頻 |
1xLine in/1xLine Out/1xMic IN(后I/O輸出) |
|
SATA接口 |
3路(后I/O J3輸出) |
|
USB |
3xUSB3.0(前面板輸出)
1xUSB3.0+3xUSB2.0(后I/O輸出) |
|
CAN口 |
2路前面板輸出 ( 與串口R422模式復用引腳，不可軟件配置，
出廠默認配置RS422模式 )
1路TTL(后I/O輸出) |
|
存儲 |
2.5寸500GB HDD |
|
電池 |
3.3V引線電池 |
|
供電 |
12V與5V |
|
系統功耗 |
系統功耗 25W/12V |
|
機械尺寸 |
6U 1槽寬 CompactPCI Express標準
最大外形尺寸：20×261.8×213.2mm（W×H×D） |
|
工作溫度 |
-20~70℃ |
|
存儲溫度 |
-40℃~80℃ |
|
相對濕度 |
5%～95%，無凝霜 |
|
操作系統 |
可選預裝 Linux 開源操作系統（Debian 9/CentOS 7.5），
可選預裝銀河麒麟操作系統
桌面版/服務器版（試用版/正式版） |
1. 產品光盤：1張
2. 保修卡：1張
3. 合格證：1張
