AI模擬量輸入 |
通道數量 |
8通道 |
|
分辨率 |
24 bits |
|
|
±100mV/V @VEX≤2.5V |
||
|
±25mV/V @VEX≥2.75V |
||
|
通道配置 |
差分 |
|
|
采樣速率 |
1 S/s ~ 100S/s 步進為1S/s
100S/s ~ 102.4 kS/s 步進為100S/s |
|
|
校準方式 |
手動校準 |
|
|
采集模式 |
按需單點采樣、有限點采樣、連續采樣 |
|
|
存儲器深度 |
8K 點FIFO |
|
|
觸發源 |
軟件觸發、數字邊沿觸發 |
|
|
橋配置 |
配置方式 |
全橋、半橋、四分之一橋 |
|
選擇方式 |
軟件每通道單獨配置 |
|
|
橋電阻 |
四分之一橋可選擇120Ω、350Ω、1kΩ |
|
|
激勵特性 |
輸出類型 |
差分直流電壓 |
|
選擇方式 |
軟件每通道單獨配置 |
|
|
電壓值 |
0.625V、1V、1.5V、2V、2.5V、2.75V、3.3V、5V、7.5V、10V |
|
|
PXI8720可與TB8720前置式接線盒配合使用，實現螺栓端子連接 |
||
1. 產品光盤：1張
2. 保修卡：1張
3. 合格證：1張

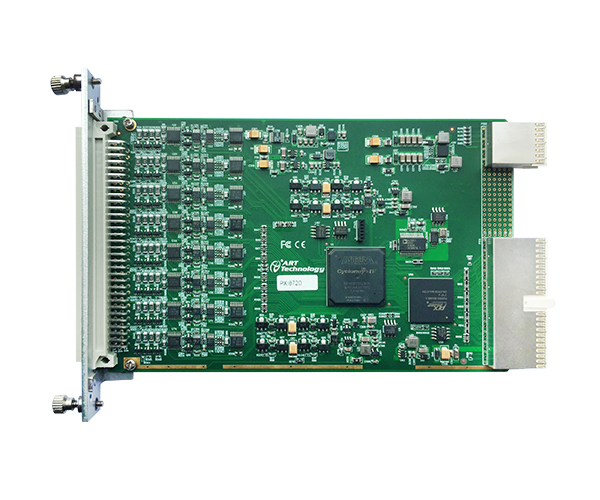

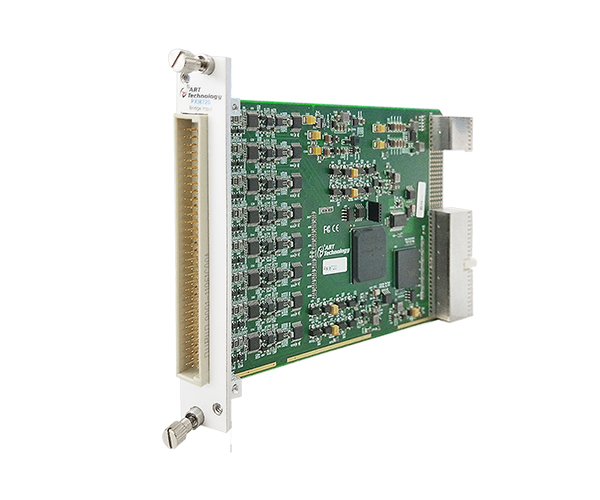

基于惠斯通電橋設計的應變/橋輸入采集模塊；8路同步模擬輸入通道，24bit分辨率，支持四分之一、半橋或全橋的傳感器。
