USB5631

USB5631是一款具有USB/以太網 雙口通訊的數據采集卡
32路模擬量輸入，2路模擬量輸出，8路數字量輸入輸出，8路PFI，1路32位多功能計數器。

在線咨詢

總線類型	USB 2.0或以太網

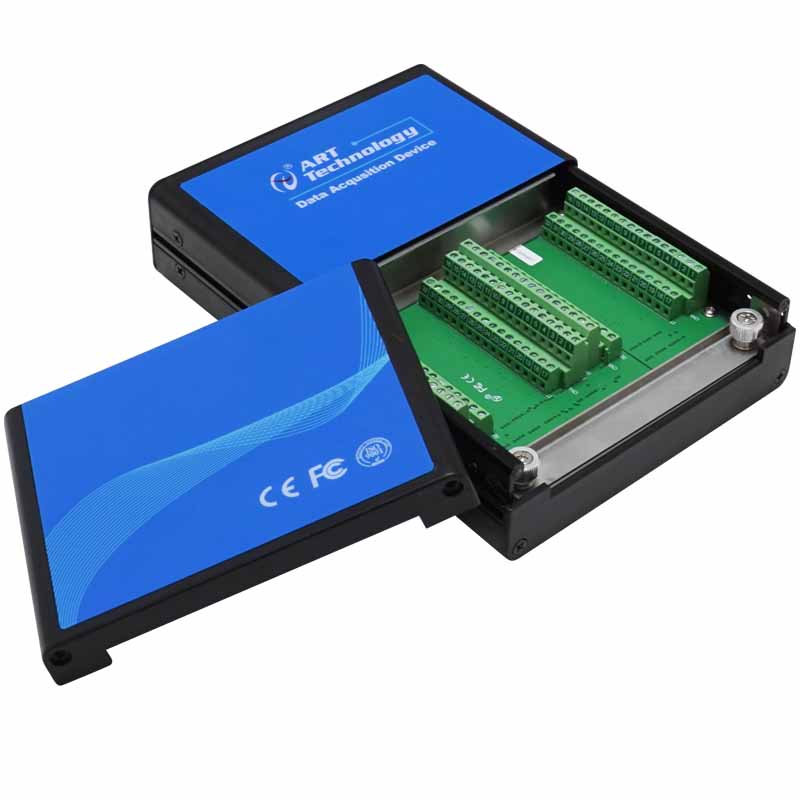

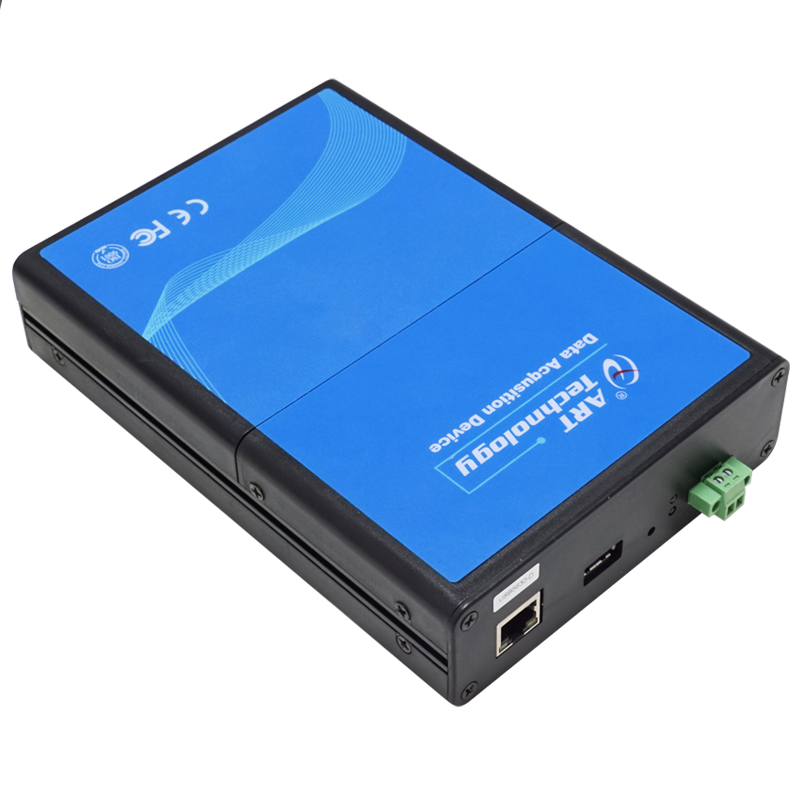

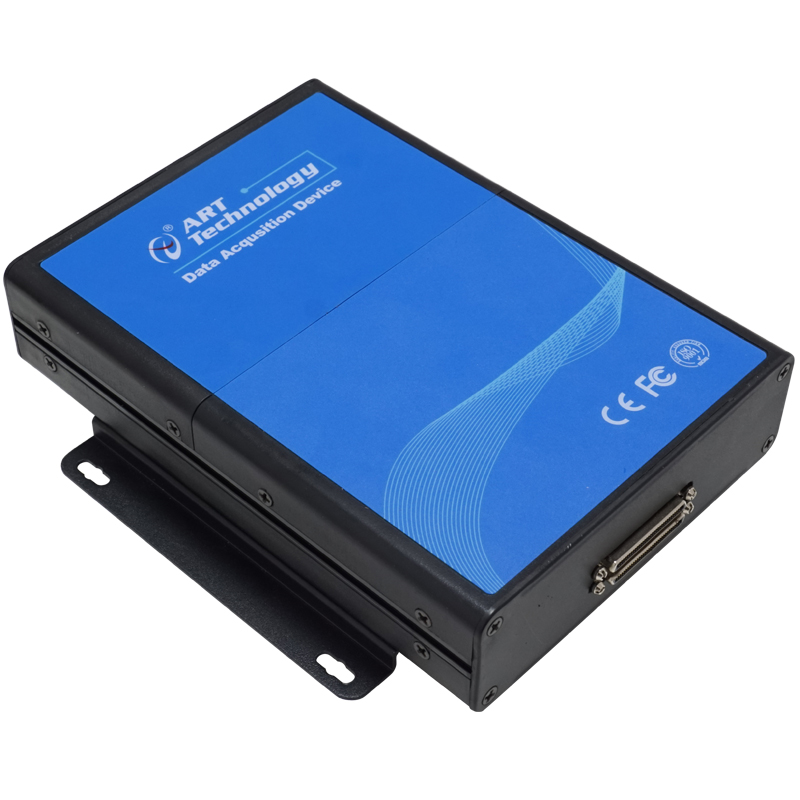

連接器可選	USB5631-D為采集卡本身自帶端子版本 USB5631-V為采集卡帶68芯插頭引出版本
AD模擬量輸入	ADC分辨率	16位(Bit)
	輸入通道	32路單端、16路差分
	輸入量程	±10V、±5V、±2.5V、0～10V 、0～5V
	采樣方式	異步采樣
	校準方式	軟件自動校準
	采樣率	單通道：采樣頻率高達500 KSps 多通道：各通道采樣頻率高達=500 KSps / 設置的采樣通道總數
	存儲器深度	8K字（點）FIFO存儲器
	采樣模式	按需單點采樣、有限點采樣、連續采樣
	觸發源	軟件強制觸發、模擬觸發、數字觸發
	程控增益	1倍、2倍、4倍、8倍
	時鐘源	內時鐘、外時鐘
DA模擬量輸出	輸出通道	2路
	轉換精度	16位
	采樣方式	同步輸出
	輸出量程	0～5V、0～10V 、±5V、±10V、±2.5V、-2.5～7.5 V
	轉換速率	單通道達1MSps，多通道高達500KSps
	存儲器深度	8K字（點）FIFO存儲器
	采樣模式	按需單點采樣、有限點采樣、連續采樣
	觸發源	軟件強制觸發、模擬觸發、數字觸發
數字量輸入輸出/PFI	通道數	共16路； 8路DIO（P0.<0..7>）， 8路PFI（PFI<0..7>/P1，PFI<8..15>/P2）
	電氣標準	TTL兼容
	方向控制	可獨立配置為輸入或輸出
	單通道驅動能力	24mA
計數器	通道數	1路
	分辨率	32 bits
	時鐘輸入頻率	高達2MHz
	電氣標準	CMO

總線類型	USB 2.0或以太網
連接器可選	端子板（USB5631-D），VHDCI接口（USB5631-V）
AD模擬量輸入	ADC分辨率	16位(Bit)
	輸入通道	32路單端、16路差分
	輸入量程	±10V、±5V、±2.5V、0～10V 、0～5V
	采樣方式	異步采樣
	校準方式	軟件自動校準
	采樣率	單通道：采樣頻率高達500 KSps 多通道：各通道采樣頻率高達=500 KSps / 設置的采樣通道總數
	存儲器深度	8K字（點）FIFO存儲器
	采樣模式	按需單點采樣、有限點采樣、連續采樣
	觸發源	軟件強制觸發、模擬觸發、數字觸發
	程控增益	1倍、2倍、4倍、8倍
	時鐘源	內時鐘、外時鐘
DA模擬量輸出	輸出通道	2路
	轉換精度	16位
	采樣方式	同步輸出
	輸出量程	0～5V、0～10V 、±5V、±10V、±2.5V、-2.5～7.5 V
	轉換速率	單通道達1MSps，多通道高達500KSps
	存儲器深度	8K字（點）FIFO存儲器
	采樣模式	按需單點采樣、有限點采樣、連續采樣
	觸發源	軟件強制觸發、模擬觸發、數字觸發
數字量輸入輸出/PFI	通道數	共16路； 8路DIO（P0.<0..7>）， 8路PFI（PFI<0..7>/P1，PFI<8..15>/P2）
	電氣標準	TTL兼容
	方向控制	可獨立配置為輸入或輸出
	單通道驅動能力	24mA
計數器	通道數	1路
	分辨率	32 bits
	時鐘輸入頻率	高達2MHz
	電氣標準	CMOS兼容

1. 產品光盤：1張

2. 保修卡：1張

3. 合格證：1張
