功能特點：
1、基于USB3.0總線的Super Speed Stream傳輸技術，數據的傳輸穩定性、速度、實時性都有了很大的提升。
2、設備端USB接口 Lock方式，使USB接口因松動導致掉線的幾率大幅度降低。
3、采集卡每個功能都支持帶緩沖采樣，獨有的軟硬件技術，保證各個功能在windows系統上同時穩定可靠的獨立運行且互不干擾。
4、板卡功耗很低，支持USB總線供電與5~24V寬范圍外供電的自適應切換，方便基于筆記本的外場移動式測量。
5、支持5V 200mA電源輸出，支持過載保護，可直接為接近開關、編碼器等傳感器供電。

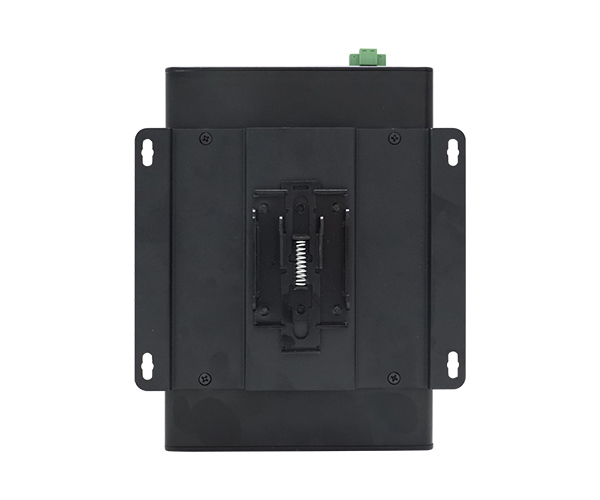

7、支持DIN導軌安裝。

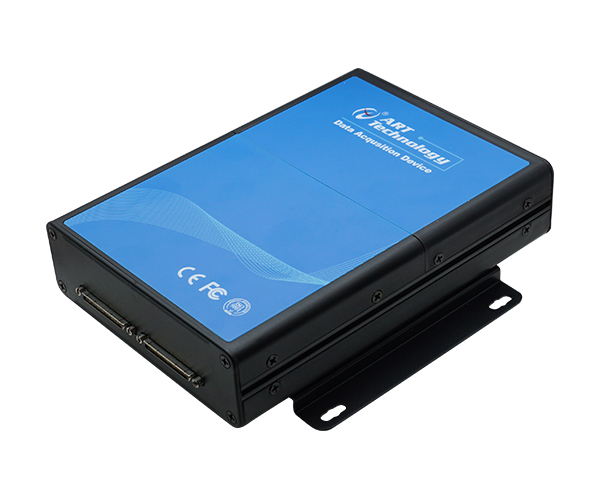

| 連接器可選 |

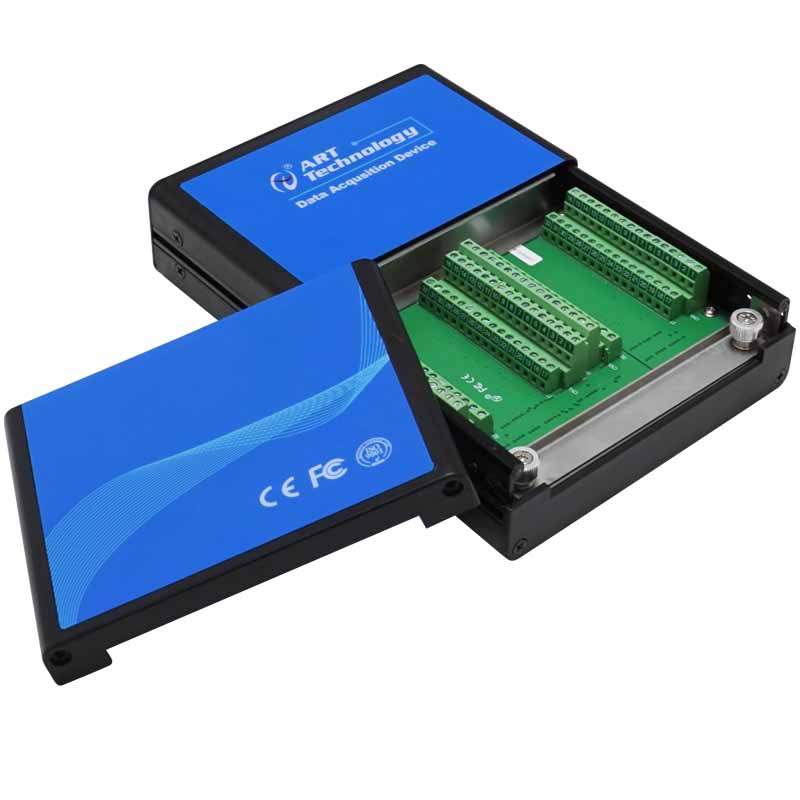

USB2861為采集卡本身帶接線端子版本 USB2861-V為采集卡帶68芯插頭引出版本 |
|
|
總線類型 |
USB3.0 Super Speed |
|
|
操作系統 |
XP、Win7、Win8、Win10 |
|
|
產品級別 |
工業級 |
|
|
AI模擬量輸入 |
分辨率 |
16bit |
|
采樣范圍 |
±10V、±5V、±2V、±1V |
|
|
采集速率高達 |
250Ksps |
|
|
通道數量 |
64通道（RSE、NRSE）； 32通道（DIFF） |
|
|
通道掃描模式 |
異步循環掃描 |
|
|
采集模式 |
按需單點采樣、有限點采樣、連續采樣 |
|
|
存儲器深度 |
4K點FIFO存儲器 |
|
|
觸發源 |
軟件強制觸發、開始觸發、暫停觸發 |
|
|
AO模擬量輸出 |
通道數量 |
4路 |
|
采集速率高達 |
1Msps |
|
|
分辨率 |
14bit |
|
|
采樣范圍 |
±10V、±5V |
|
|
驅動能力 |
5mA |
|
|
存儲器深度 |
4K點FIFO存儲器 |
|
|
通道輸出模式 |
同步輸出 |
|
|
生成模式 |
單點（按需）采樣、有限點采樣、連續采樣 |
|
|
CTR計數器 |
通道數 |
4路獨立多功能計數器 |
|
計數器位數 |
32位 |
|
|
電氣標準 |
TTL電平 |
|
|
計數器功能 |
邊沿計數、脈寬測量、頻率/周期測量、半周期測量、
雙邊沿間隔測量、線性位置測量、角位置測量、可編程脈沖輸出 |
|
|
采集模式 |
按需單點采樣、有限點采樣、連續采樣 |
|
|
存儲器深度 |
2K點FIFO存儲器 |
|
|
DI/O |
通道數 |
24通道 DI/O：Port0 8路，Port1與Port2各8路復用PFI |
|
配置方式 |
程控I/O方向與狀態 |
|
|
輸入范圍高達 |
0V～5V |
|
|
電氣標準 |
TTL電平 |
|
|
采樣方式 |
按需單點采樣、有限點采樣、連續采樣 |
|
|
存儲器深度 |
2K點FIFO |
|
|
輸入速率 |
10MHz |
|
|
輸入阻抗 |
1MΩ |
|
|
輸出速率 |
10MHz |
|
|
單通道驅動 能力高達 |
-20mA @Source電流
25mA @Sink 電流 |
|
|
+5V輸出 |
輸出電壓 |
+5.0V ± 0.2V |
|
帶載能力 |
200mA |
|
|
負載調整率 |
3.3% |
|
|
其他保護 |
過載后自動保護 |
|
|
軟件開關 |
支持 |
|
1. 產品光盤：1張
2. 保修卡：1張
3. 合格證：1張

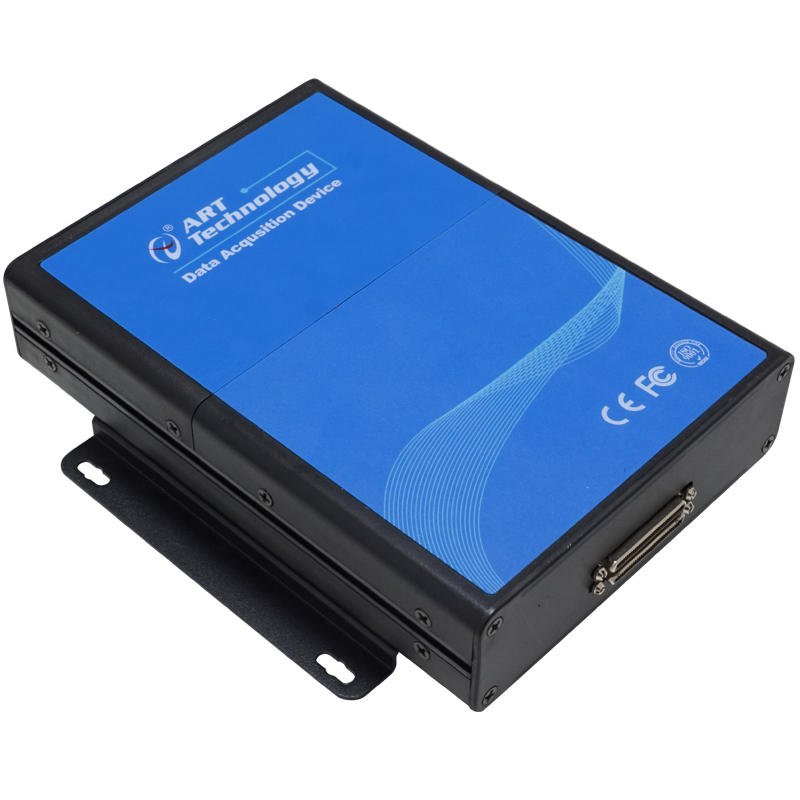

USB5631是一款多功能數據采集卡。該板卡提供32路模擬量單端輸入或16路差分輸入，2路模擬量輸出，8路數字量輸入輸出，8路PFI，1路32位多功能計數器。

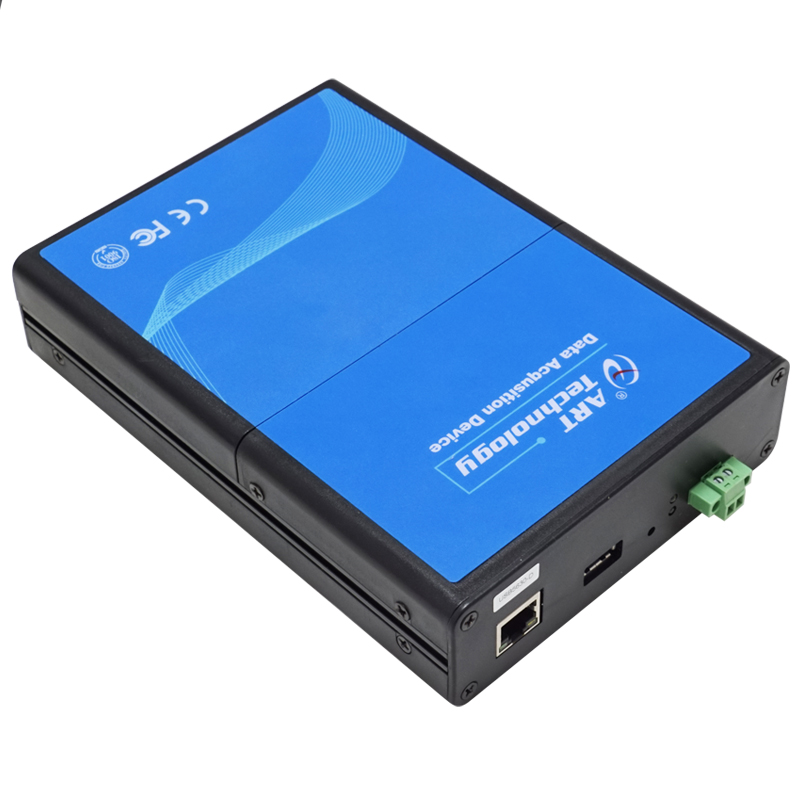

USB5632具有USB/以太網 雙口通訊 64路模擬量輸入，4路模擬量輸出，8路數字量輸入輸出，16路PFI，2路32位多功能計數器。
USB5633具有USB/以太網 雙口通訊 32路模擬量輸入，2路模擬量輸出，8路數字量輸入輸出，8路PFI，1路32位多功能計數器。
多通道同步采集卡；2/1Msps，16位，32/16路同步模擬量輸入；8路DIO ；16/4路PFI；4/1路32位多功能計數器

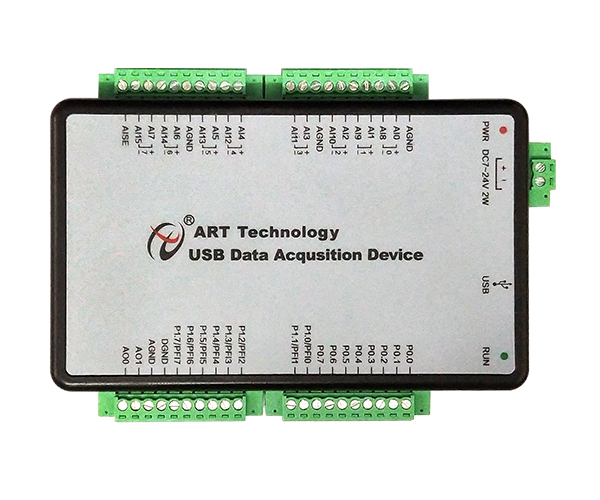

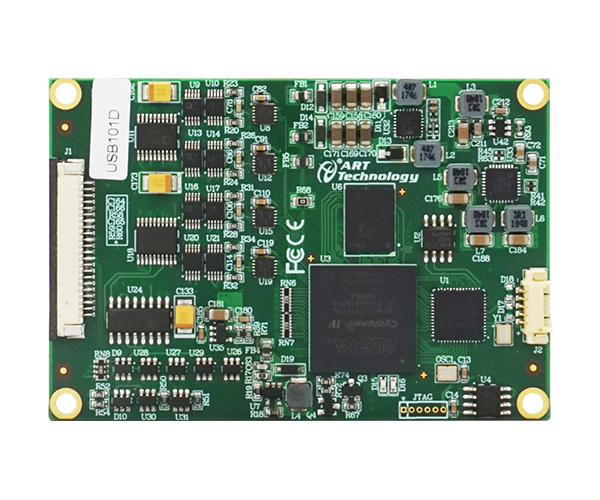

USB101D是一款超小尺寸的AD同步采集卡。該板卡提供4路差分模擬量輸入，16位ADC采樣精度，靈活的通道轉換量程，同時用戶可通過多卡級連的方式擴展通道數量。本板卡的主要應用場合為：電子產品質量檢測、信號采集、過程控制、伺服控制。
