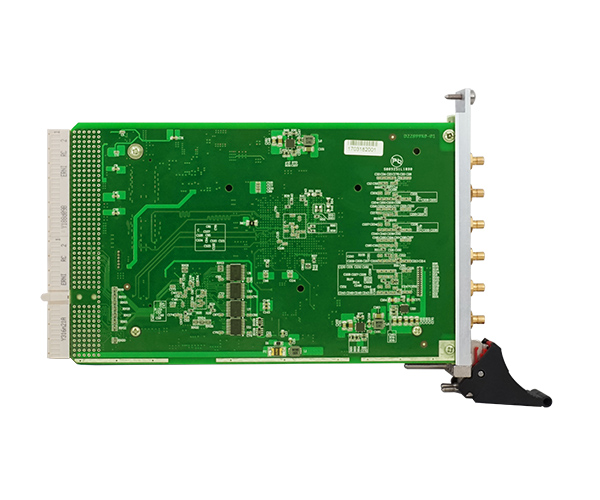

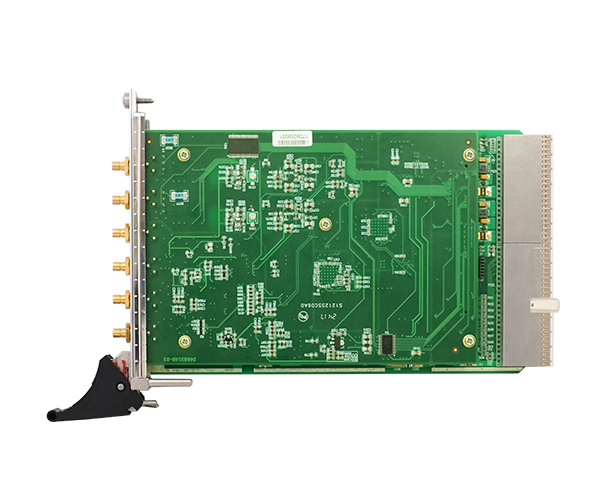

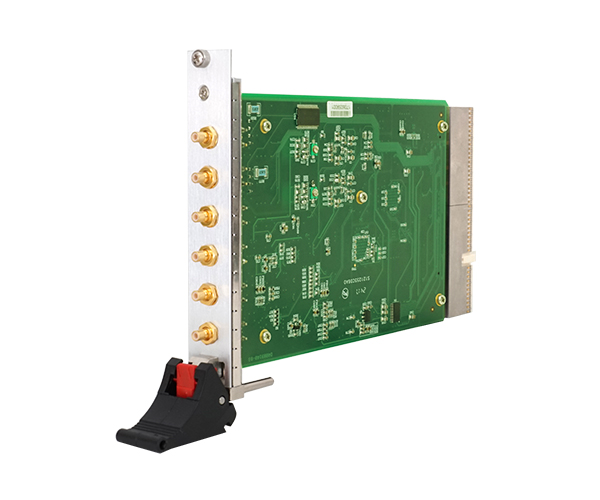

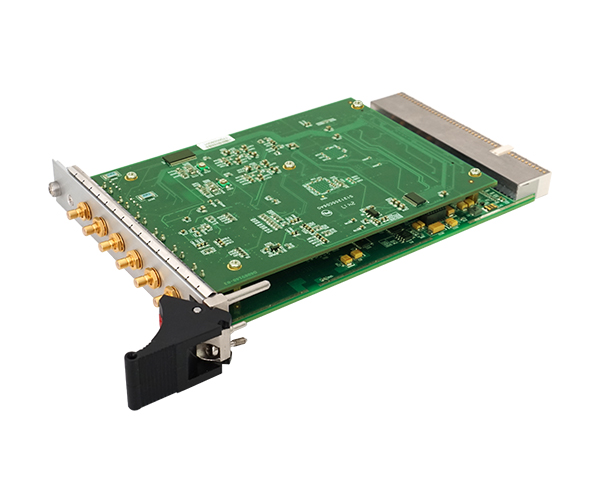

8916

2通道12/14/16位250MS/s采樣PXI總線的數字化儀，專為輸入信號高達100M的高頻和高動態范圍的信號而設計。

在線咨詢

AD模擬量輸入	ADC分辨率	12Bit（PXI8912）\14Bit（PXI8914）\16Bit（PXI8916）
	輸入通道	2路單端
	輸入量程	±5V、±1V
	采樣率	高達250MHz
	采樣方式	同步采樣
	存儲器深度	板載2GB內存
	校準方式	軟件自動校準
	耦合方式	直流耦合、交流耦合
	觸發源	軟件觸發、模擬觸發、數字信號觸發、同步信號觸發[TRIG0..7]
	ATR輸入源	從AI0~AI1的任一通道輸入
	觸發源輸入范圍	ATR輸入范圍	同AD量程
		DTR輸入范圍	標準TTL電平
	輸入阻抗	1MΩ、50Ω
	帶寬	100MHz
	時鐘源	內部時鐘、外部時鐘

1. 產品光盤：1張

2. 保修卡：1張

3. 合格證：1張

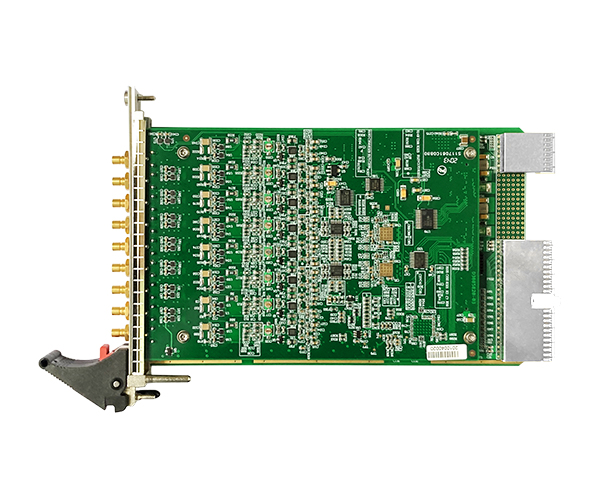

PXI8582/8584/8586

8通道12/14/16位100MS/s采樣PXI總線的數字化儀，專為輸入信號高達50M的高頻和高動態范圍的信號而設計。
PXI數字化儀：PXI8910

PXI8910是2通道8位2GS/s采樣數字化儀，模塊觸發方式靈活，可設置內部、外部、通道或背板總線等觸發采集，每通道采樣速率為1GS/s，雙通道交織采樣達2GS/s，模擬信號處理可選擇1~2個通道，輸入阻抗50Ω/1MΩ，耦合方式DC/AC，通道多級獨立增益控制，超大范圍電壓偏置等，配合主機和驅動軟件驅動，模擬能方便地捕捉和分析瞬態信號、帶寬模擬信號。支持多卡同步。
PXI8502B/8504B/8506B

40MS/s采樣速率，12/14/16位分辨率，4通道同步采集模擬量輸入，20MHz模擬帶寬；與Labview無縫連接，提供圖形化API函數。
PXI數字化儀：PXI8512B/8514B/8516B

80MS/s采樣速率，12/14/16位分辨率，4通道同步采集模擬量輸入，40MHz模擬帶寬；與Labview無縫連接，提供圖形化API函數。
PXI數字化儀：PXI8920

PXI8920是2通道8位2GS/s采樣數字化儀，模塊觸發方式靈活，可設置內部、外部、通道或背板總線等觸發采集，每通道采樣速率為1GS/s，雙通道交織采樣達2GS/s。配合主機和驅動軟件，能方便地捕捉和分析瞬態信號、帶寬模擬信號。支持多卡同步。
