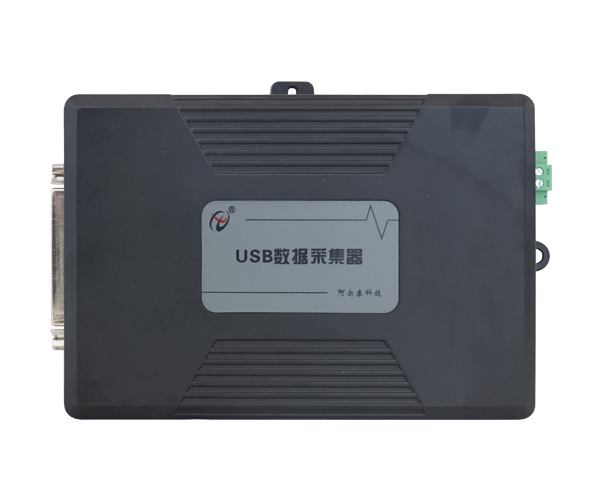

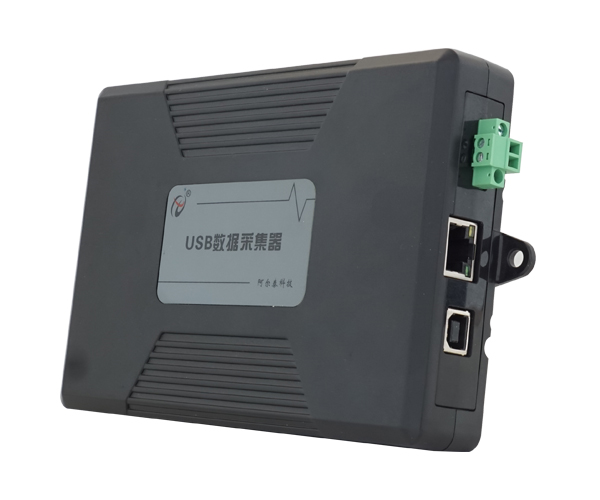

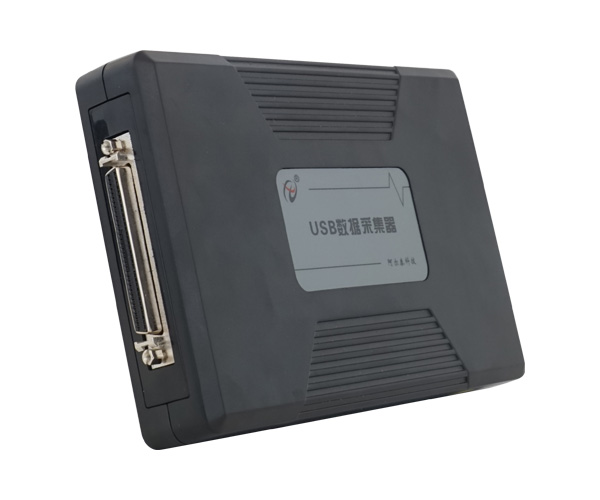

總線類型 |
USB2.0或以太網 |
|
|
ADC分辨率 |
16位(Bit) |
|
|
輸入通道 |
16路單端、8路差分 |
|
|
輸入量程 |
±10V、±5V、±2.5V、0～10V 、0～5V |
|
|
校準方式 |
軟件自動校準 |
|
|
采樣率 |
多通道：各通道采樣頻率高達=250KSps / 設置的采樣通道總數 |
|
|
存儲器深度 |
8K字（點）FIFO存儲器 |
|
|
采樣模式 |
按需單點采樣、有限點采樣、連續采樣 |
|
|
觸發源 |
軟件強制觸發、模擬觸發、數字觸發 |
|
|
輸入阻抗 |
10MΩ |
|
|
輸出通道 |
2路 |
|
|
轉換精度 |
12位 |
|
|
輸出量程 |
±10V、±5V、±10.8V、0～10V 、0～10.8V 、0～5V |
|
|
轉換速率 |
各通道轉換速率高達100KSps |
|
|
存儲器深度 |
8K字（點）FIFO存儲器 |
|
|
采樣模式 |
按需單點采樣、有限點采樣、連續采樣 |
|
|
觸發源 |
軟件強制觸發、模擬觸發、數字觸發 |
|
|
數字量輸入輸出 |
通道數 |
DI/DO各8路 |
|
電氣標準 |
TTL兼容 |
|
|
默認上電狀態 |
低電平 |
|
|
輸入邏輯電平 |
高電平：高達5V，低至2V
低電平：高達0.8V，低至0V |
|
|
輸出邏輯電平 |
高電平：高達5V，低至3.8V
低電平：高達0.44V，低至0V |
|
|
單通道驅動能力 |
4mA |
|
|
計數器 |
通道數 |
1路獨立的減法計數器 |
|
計數器位數 |
32位 |
|
|
計數方式 |
6種計數方式軟件可選 |
|
|
以太網特性 |
網絡類型 |
10/100M自適應 |
|
網絡協議 |
TCP |
|
|
HTTP端口 |
四個端口分別為8000、8100、8200、8300 |
|
1. 產品光盤：1張
2. 保修卡：1張
3. 合格證：1張

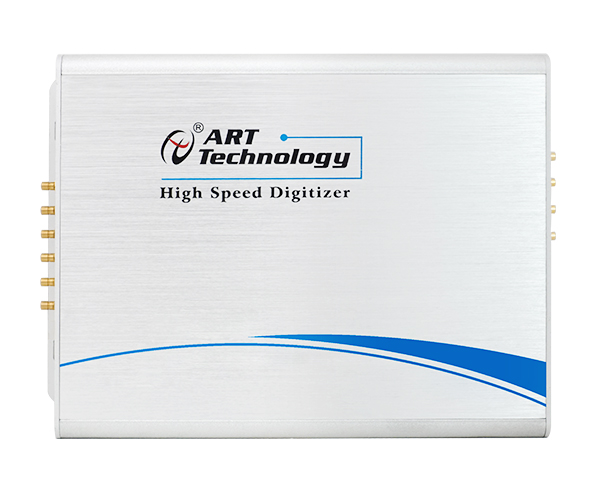

是一種基于USB總線的數字化儀。該板卡提供4路單端模擬量輸入，12位ADC采樣精度，轉換速率高達40MS/s（USB8502）/80MS/s（USB8512）。

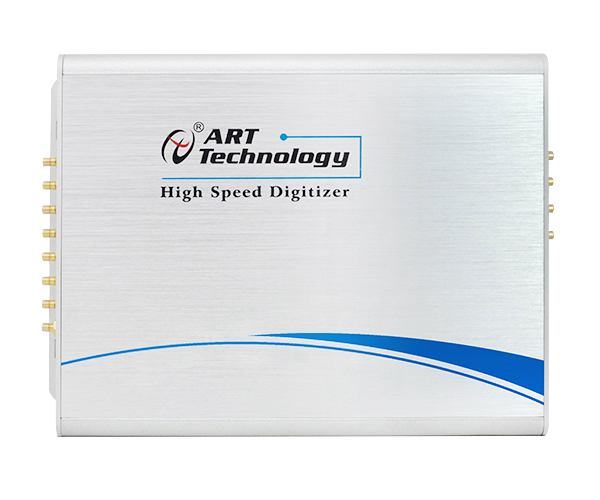

與LabVIEW無縫連接，提供圖形化API函數。是一種基于USB總線的同步采集卡。該板卡提供4路單端模擬量輸入，14位（USB8504）、14位（USB8514）ADC采樣精度，轉換速率高達80MS/s。

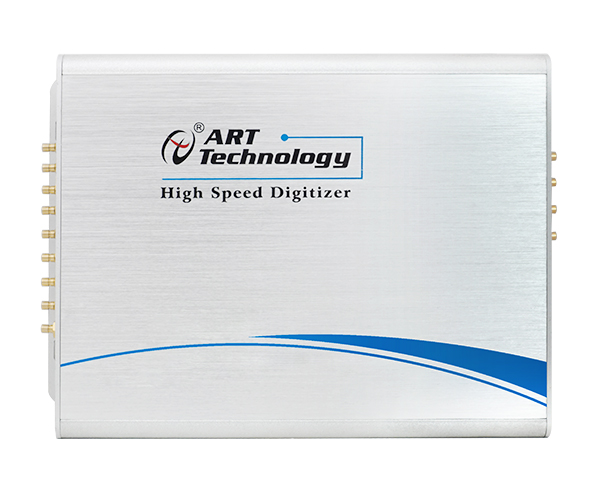

100MS/s12/14/16位8通道同步采樣，50MHz模擬帶寬，與Labview無縫連接，提供圖形化API函數
250MS/s 12/14/16位 2通道同步采樣數字化儀，專為輸入信號高達 100M 的高頻和高動態范圍的信號而設計。與Labview無縫連接，提供圖形化API函數。模擬輸入范圍可以通過軟件編程設置為±1V 或者±5V。配備了容量高達 2GB的板載內存。是無線通訊、雷達/聲納、超聲、圖形成像等高動態范圍應用的理想選擇。

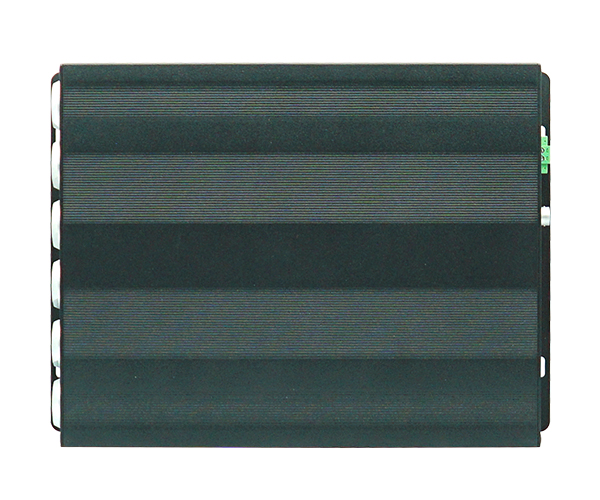

多通道同步采集卡，該板卡提供 18/52路差分同步模擬量輸入；2路數字觸發；1路5V輸出。主要應用場合為：電子產品質量檢測、信號采集、過程控制、伺服控制。

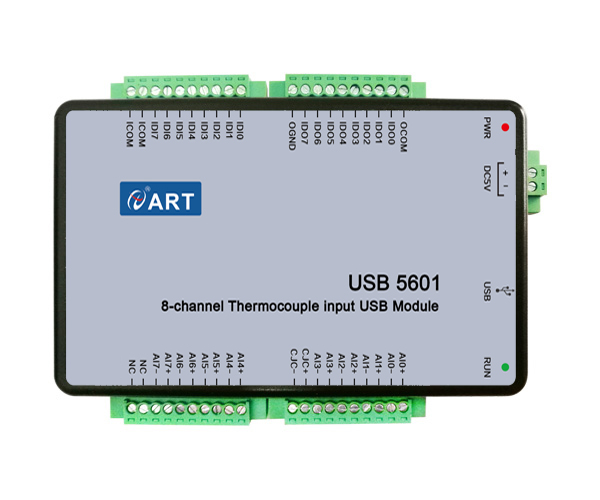

8 路模擬量差分檢測，8 路隔離數字量輸入、8 路隔離數字量輸出模塊，通訊接口為USB 接口，兼容 USB1.1/2.0 協議，操作簡便易用。
