模擬量輸出 |
通道數 |
4路同步 |
精度 |
12位 |
|
點速率 |
1.7MHz,軟件可調 |
|
DA量程 |
0~5V,0~10V,±2.5V,±5V(默認),±10V |
|
存儲器深度 |
每路256K字(點)RAM存儲器 |
|
輸出阻抗 |
50Ω或75Ω軟件可配置 |
|
觸發方式 |
軟件觸發和硬件外觸發 |
|
觸發源 |
ATR、DTR |
|
數字量 |
輸入 |
4路
高電平的低電壓:2V
低電平的高電壓:0.8V |
輸出 |
4路
高電平的低電壓:3.7V
低電平的高電壓:0.55V |
|
電氣標準 |
TTL兼容 |
1. SMA(跳線):5條
2. 20P 2.54壓線頭:1個
3. 產品光盤:1張
4. 保修卡:1張
5. 合格證:1張
12MS/s 12位 4路可同步任意波形發生器,帶DIO功能
100KS/s 16位 4路可同步任意波形發生器
8 通道 0~50KHz 任意頻率方波輸出
8 通道 0~50KHz 任意頻率方波輸出

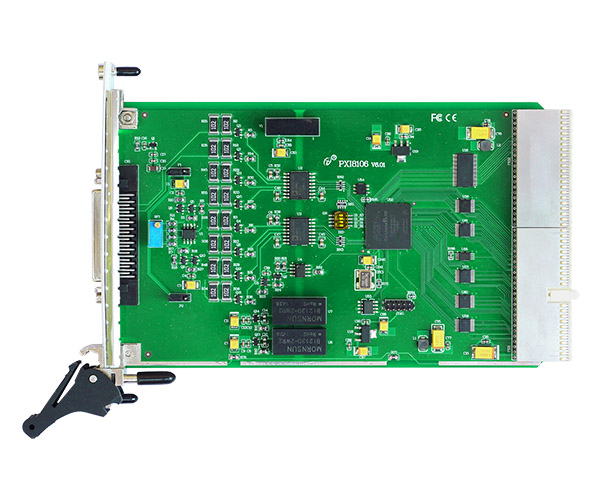

PXI總線模擬量輸出模塊,10KS/s,16位,12路同步模擬輸出;2路32位計數器功能
